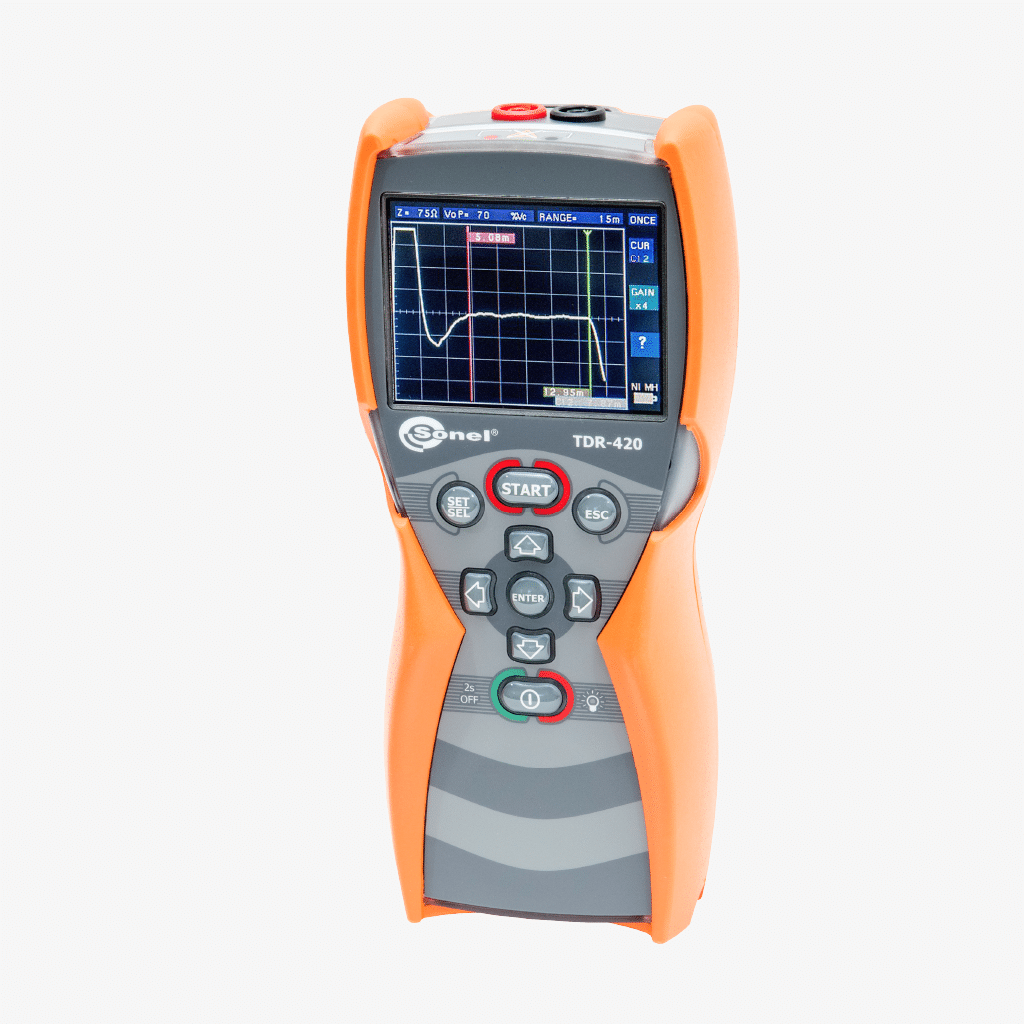

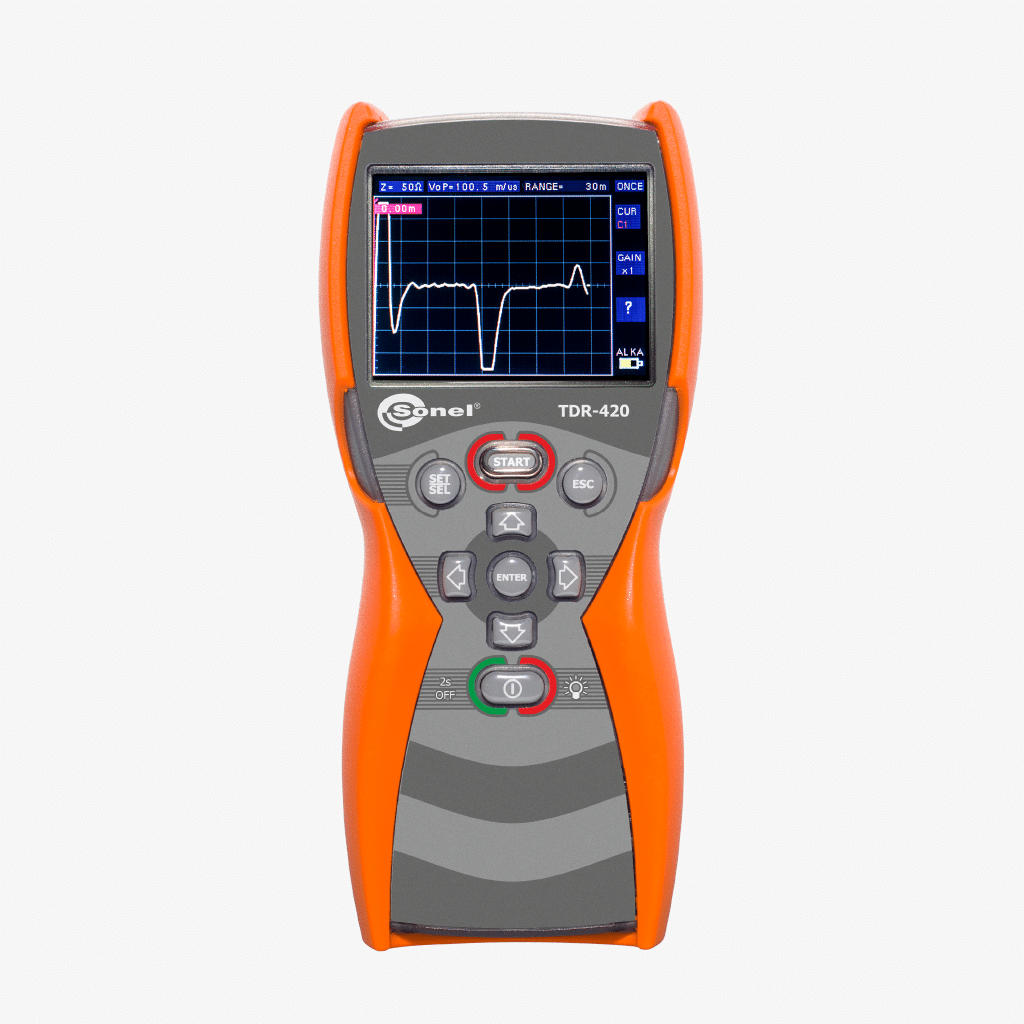

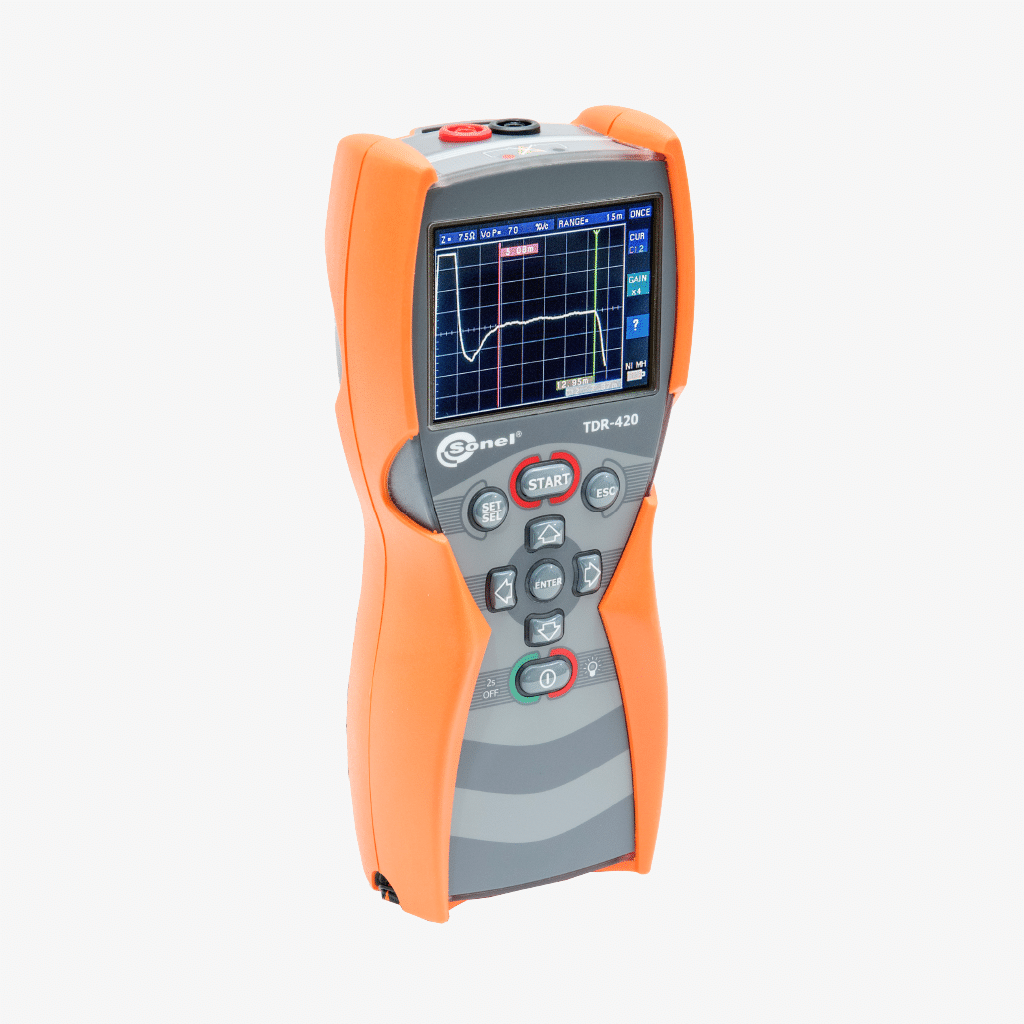

El reflectómetro digital Sonel TDR-420 es un práctico localizador de impulsos (TDR – Time-domain Reflectometer) diseñado para identificar y localizar fallos en los cables eléctricos y de telecomunicación. El reflectómetro Sonel TDR-420 permite medir la longitud del cable y determinar la distancia al daño o al cambio de impedancia en el rango de 4 a 6000 m en cables con conductores metálicos. El rango de medición más corto con un alcance de 7 metros y una zona muerta de 0,6 metros permite localizar daños muy cerca del punto de conexión del dispositivo.
El reflectómetro de dominio en el tiempo TDR-420 está diseñados para detectar donde se encuentra la falla en los cables metálicos. Esto producto está diseñados para los mayoristas eléctricos y distribuidores de cables, compañías de instalaciones eléctricas, personal de mantenimiento en fábricas y personal de construcción. Estos dispositivos cumple las expectativas de todos aquellos que tengan que localizar con precisión una falla o un extremo del cable eléctrico o telecomunicaciones.
El reflectómetro Sonel se distingue por su largo rango de operación de hasta 6000 metros, muy bajo margen de error en la medición (en el orden del 1%) y la capacidad de ajustar tanto la velocidad de propagación como la impedancia del cable que se encuentra bajo investigación. Usando los dos cursores no debería haber ningún problema para determinar tanto la distancia a dos fallas como la distancia entre ellos.
El reflectómetro TDR-420 está equipado con una pantalla a color legible que, debido a su resolución de 320×240 pixeles, permite indicar la ubicación de la falla incluso con más precisión.
En el dispositivo TDR-420 se ha agregado una función de ayuda práctica para facilitar la interpretación de los resultados obtenidos durante la medición. Gracias a esta función, un usuario puede determinar rápidamente el tipo de anomalía que esta presente en el segmento de cable que está examinando, comparando el reflectograma mostrado con formas típicas de fallas.
En respuesta a las necesidades de los clientes, el nuevo modelo TDR-420 ha sido diseñado para operar en condiciones ambientales difíciles. Una carcasa única con la protección de ingreso IP67 garantiza que el dispositivo sea impermeable y a prueba de polvo. Una ventaja adicional es el revestimiento de elastómero de la carcasa que evita que el dispositivo se resbale de las manos y proporciona protección si se cae accidentalmente.
| Parámetro | Descripción |
|---|---|
| rangos de medición | 7 m, 15 m, 30 m, 60 m, 120 m7 m, 15 m, 30 m, 60 m, 120 m, 250 m, 500 m, 1 km, 2 km, 3 km, 6 km 20, 45, 90, 180, 360, 750, 1500, 3000, 6000, 10000, 20000 [ft] |
| precisión | 1% del rango seleccionado |
| resolución | aprox. 1% del rango |
| longitud mínima del cable | 4 m |
| velocidad de propagación | dentro de 10…99% o 15… 148,5 m/μs |
| impulso de salida | 5 Vp-p para un circuito abierto |
| impedancia de salida | 25, 50, 75, 100, 125, 200 Ω |
| ancho del pulso | 3 ns…3 μs (dependiendo del rango) |
| tipo de escaneo | hasta 3 scans/s o u escaneo único (modo ONCE) |
| señal acústica generada | 810 – 1100 Hz |
| tiempo de operación con la batería cargada completamente | hasta 8 horas de escaneo continuo |
| alimentación | 4 baterias alcalinas tipo 1,5 V AA o 4 baterías recargables AA NiMH |
| función Autoapagado | 1, 3, 5, 10, 15 minutos o desactivada |
| pantalla | color, LCD TFT 3,5”, 320×240 pixeles |
| protección de sobretensión | 400 V DC / 250 V AC |
| temperatura de operación | -20…+70°C |
| temperatura de almacenamiento | -30…+80°C |
| norma de compatibilidad electromagnética | PN-EN 61326-1 |
| grado de protección / opresión | IP67 |
