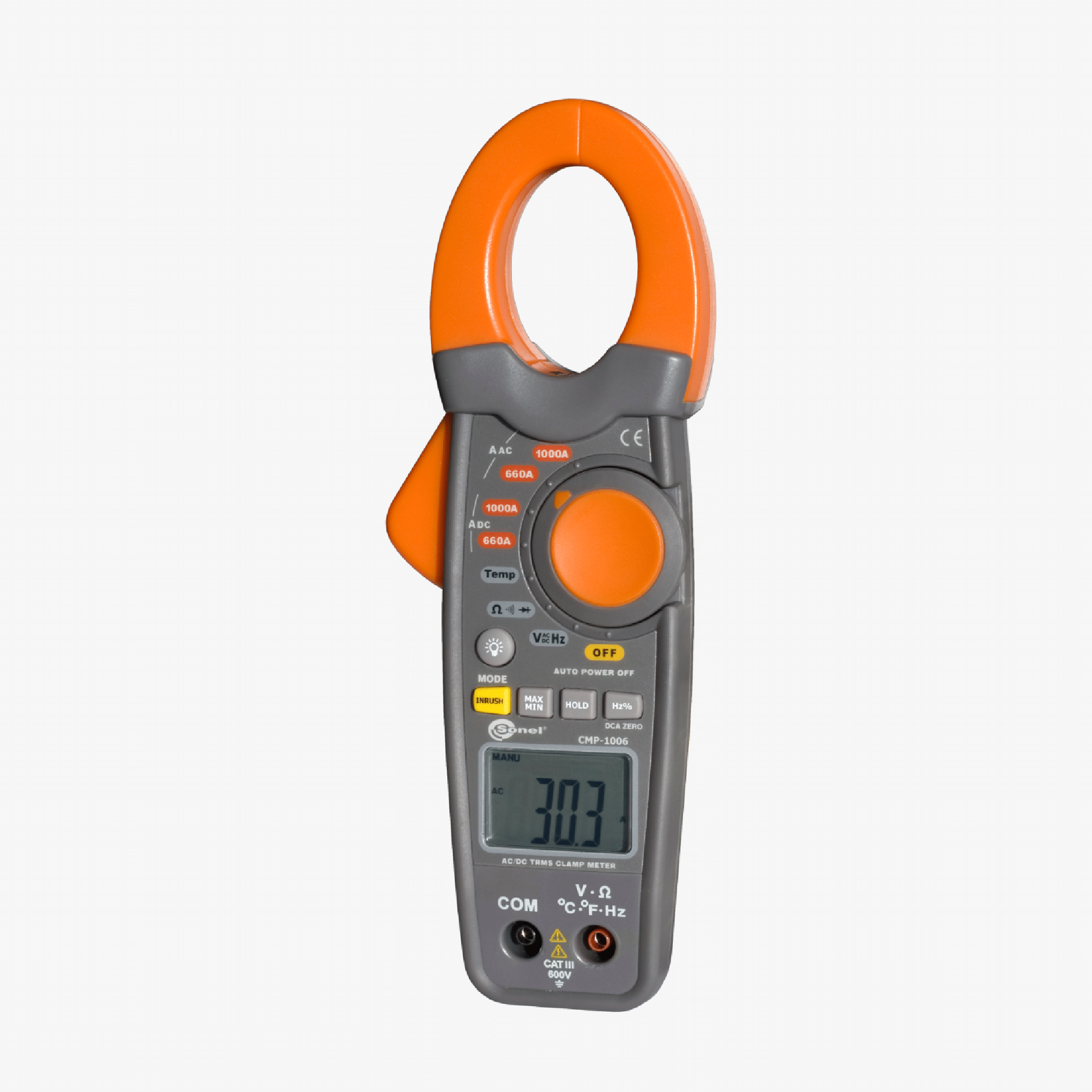

Pinza voltamperométrica digital CMP-1006



Medición de corriente AC/DC (TRUE RMS) hasta 1000 A.

Medición de corriente de ARRANQUE (INRUSH) de equipos eléctricos (alta frecuencia de muestreo)

Medición de tensión AC/DC (TRUE RMS) hasta 600 V.

Medición de resistencia y prueba de continuidad:

  • prueba de continuidad con señal acústica (beeper) para resistencias por debajo de 40 ohms.

Medicióm de temperatura (Fahrenheit y Celsius).

Medición de frecuencia.

Medición de ciclo de trabajo.

Prueba de diodos.

Adicionalmente:

  • pinza de medición segura y aislada,
  • selección de rango automático y manual,
  • función HALD, para retener los valores medidos,
  • retroiluminación de LCD,
  • Función DCA ZERO para modo relativo en función de corriente DC
  • Función MAX/MIN,
  • indicación de sobre rango,
  • función AUTO-OFF.



BROCHURE MANUAL

SKU: CMP-1006 Categorías: , , Etiqueta:

    Razón Social

    Industria

    Nombre

    Apellido

    Email

    Teléfono

    Provincia

    Comentario

    Compartir:
    Descripción

    Descripción



    Seguridad eléctrica:

    • categoria de medición: CAT III 600 V de acuerdo a EN 61010 – 1:2004
    • Clase de protección de acuerdo a EN 60529: IP40



    Otros datos técnicos:

    • alimentación: 9 V baterís tipo 6LR61
    • display: 6600 cuentass, retroiluminación de LCD
    • prueba de continuidad: limite 40 Ω; corriente de prueba < 0,5 mA
    • prueba de diodo: corriente de prueba de 0,3 mA, típica tensión en circuito abierto < 3 V DC,
    • indicación de batería baja: muestra en pantalla BAT
    • indicación de sobre rango: muestra en la pantalla 0L
    • muestreo: 2 veces por segundo
    • INRUSH: tiempo de integración 100 ms
    • sensor de temperatura: termocupla tipo K
    • impedancia de entrada: 10 MΩ (V DC y V AC)
    • Ancho de banda AC: 50…400 Hz (A AC y V AC)
    • auto apagado: aprox. 25 min.
    • dimensiones: 229 x 80 x 49 mm
    • peso: 303 g
    • de acuerdo con las siguientes normas: EN 61010 – 1:2004, EN 61010 – 2 – 032
    • normas de calidad: ISO 9001



    Condiciones de operaciones nominales:

    • idiámetro interno de la mordaza: d1 = 36 mm/d2 = 52 mm
    • temperatura de operación: +5…+40°C
    • temperatura de almacenamiento: -20…+60°C
    • humedad operativa: max 80% a 31°C decreciendo linealmente al 50% a 40°C
    • humedad de almacenamiento: <80%
    • altitud operativa: max 2000 m



    Medición de corriente AC/DC (TRUE RMS)

    RangeResolutionAccuracy (DC)Accuracy (AC)
    0…659,9 A0,1 A±(2,5% m.v. +5 dgt)±(2,5% m.v + 8 dgt) for f = 50…60 Hz
    660…1000 A1 A±(2,8% m.v. +8 dgt)±(2,8% m.v. + 8 dgt) for f = 50…60 Hz



    Medición de tensión DC

    RangeResolutionAccuracy
    0…6,599 V0,001 V±(1,5% m.v. + 3 dgt)
    6,60…65,99 V0,01 V±(1,5% m.v. + 3 dgt)
    66,0…600,0 V0,1 V±(1,5% m.v. + 3 dgt)



    Medición de tensión AC (TRUE RMS)

    RangeResolutionAccuracy
    0…6,599 V0,001 V±(1,8% m.v. + 5 dgt) for f = 50…60 Hz
    6,60…65,99 V0,01 V±(1,8% m.v. + 5 dgt) for f = 50…60 Hz
    66,0…600,0 V0,1 V±(1,8% m.v. + 5 dgt) for f = 50…60 Hz



    Medición de resistencia

    RangeResolutionAccuracy
    0,0…659,9 Ω0,1 Ω±(1,0% m.v. + 4 dgt)
    0,660…6,599 kΩ0,001 kΩ±(1,5% m.v. + 2 dgt)
    6,60…65,99 kΩ0,01 kΩ±(1,5% m.v. + 2 dgt)
    66,0…659,9 kΩ0,1 kΩ±(1,5% m.v. + 2 dgt)
    0,660…6,599 MΩ0,001 MΩ±(2,5% m.v. + 3 dgt)
    6,60…66,00 MΩ0,01 MΩ±(3,5% m.v. + 5 dgt)



    Medición de frecuencia

    RangeResolutionAccuracy
    30,0…999,9 Hz0,1 Hz±(1.2% m.v. + 2 dgt) sensitivity:30…5 kHz:10 Vrms min. 5 kHz…15 kHz:40 Vrms min. for 20%…80% duty cycle
    1,000…9,999 kHz0,001 kHz±(1.2% m.v. + 2 dgt) sensitivity:30…5 kHz:10 Vrms min. 5 kHz…15 kHz:40 Vrms min. for 20%…80% duty cycle
    10,00…15,00 kHz0,01 kHz±(1.2% m.v. + 2 dgt) sensitivity:30…5 kHz:10 Vrms min. 5 kHz…15 kHz:40 Vrms min. for 20%…80% duty cycle



    Medición de temperatura

    RangeResolutionAccuracy
    -20…760°C0,1°C±(3,0% m.v. + 5°C)
    -4…1400°F0,1°F±(3,0% m.v. + 9°F)



    Medición de Ciclo de trabajo

    RangeResolutionAccuracy
    10,0…94,9%0,1%±(1,2% m.v. + 2 dgt)
    • pulse width: 100μs…100 ms,
    • frequency range: 30 Hz…5 kHz,
    • sensitivity: 30 Hz…5 kHz: 10 Vrms, 5 kHz…15 kHz: 40 Vrms.



    „m.v.”- valor medido
