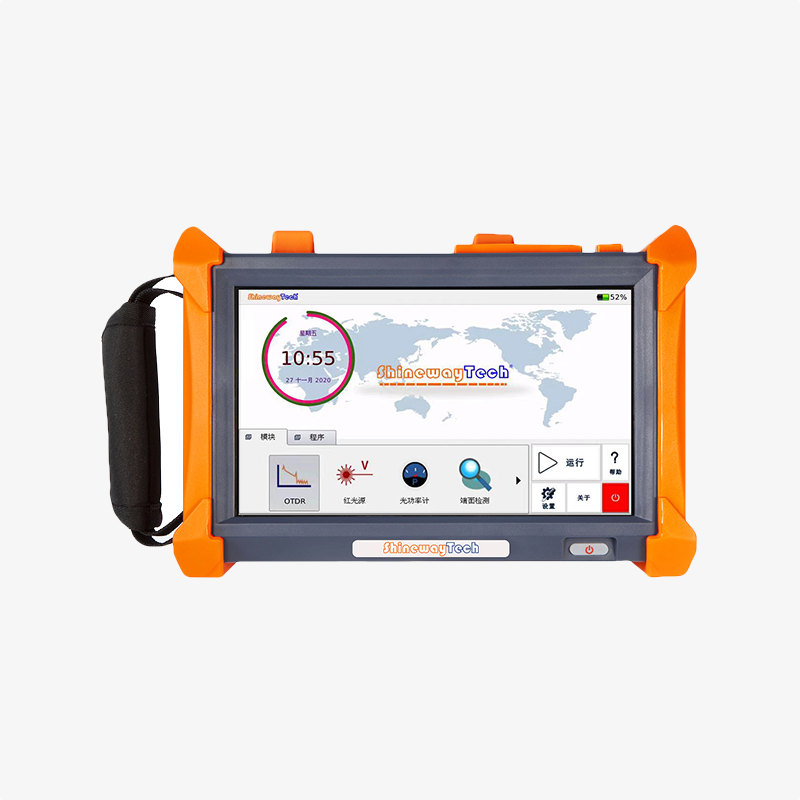

El MTP-200x de ShinewayTech® es una plataforma compacta multifuncional del momento, dedicado con funciones completas y un diseño inspirado en el operador. Adecuado para zonas urbanas y optimizado para pruebas con divisores ópticos para una resolución correcta de problemas de la red óptica FTTH，que cumple con todos los requisitos de medición para instaladores, contratistas y operadores de servicios durante la instalación, construcción, mantenimiento y la resolución de problemas en la fibra óptica.
Es de fácil uso y operación intuitiva, cuenta con una pantalla táctil de alta resolución de 8 pulgadas para exteriores. Operando de manera más optima las medidas automáticas / manuales, medidas de longitudes de onda múltiples y análisis multifuncionales en un equipamiento de calidad internacional.
El software LinkImage de ShinewayTech® ayuda al operador usuario a utilizar el OTDR de forma más eficaz e intuitiva, para la fácil interpretación de los resultados del OTDR. Convierte los puntos de datos lineales obtenidos de la traza tradicional de un solo pulso en iconos de interacción técnica que brindan a los usuarios una vista esquemática de todo el enlace óptico.
Especificaciones | ||||
| Modelo | MTP-200X Series | |||
| Pantalla | 8 Pulgadas TFT Pantalla Táctil (800×480) | |||
| Conectividad | USB×2; 10/100Mbit/s RJ-45×1 | |||
| Memoria | 8GB | |||
| Fuente de Alimentación | Batería recargable de Li-Ion / Adaptador AC | |||
| Duración de Batería | 10 Horas de funcionamiento continuo | |||
| Temp. de Trabajo | -20°C – 50°C | |||
| Temp. de Almacenaje | -40°C – 60°C | |||
| Humedad | 0 – 95% (Sin condensación) | |||
| Peso | 1.5kg | |||
| Tamaño (L×W×H ) | 235×159×75mm | |||
| Modelos de OTDR | Longitud de Onda(±20nm) | Rango Dinámico(dB)(1) | EDZ (m)(2) | ADZ(m)(2) |
| MTP-200X-20VC | 1310/1550 | 38/37 | 0.8 | 4 |
| MTP-200X-20VD | 1310/1550 | 45/43 | 0.8 | 4 |
| MTP-200X-20VF | 1310/1550 | 50/48 | 0.8 | 4 |
| MTP-200X-31VCPL | 1310/1550/1625 | 43/41/40 | 0.8 | 4 |
| MTP-200X-33VC | 1310/1550/1650 | 42/40/39 | 0.8 | 4 |
| MTP-200X-40VC | 850/1300/1310/1550 | 23/28/38/36 | 1 | 4.5/4.5/4/4 |
| Rango Seleccionable | SM: 1.3, 2.5, 5, 10, 20, 40, 80, 160, 240Km | |||
| MM: 1.3, 2.5, 5, 10, 20, 40Km | ||||
| Ancho de Pulso | SM: 5ns,10ns, 30ns, 100ns, 300ns,1µs, 2.5µs,10µs, 20µs | |||
| MM: 5ns, 10ns, 30ns, 1µs, 2.5µs | ||||
| Tiempo de Promedio | Rápido, 15s, 30s, 45s, 60s, 90s, 120s, 180s | |||
| Tipo del Emisor | LD | |||
| Conector | FC/PC (Intercambiable SC, ST y LC ) | |||
| Distancia Medida Precisión | ±(1m + 10-5×distancia + + espacio de muestreo) | |||
| Atenuación Detectar Precisión | ±0.05 dB/dB | |||
| Reflexión Detectar Precisión | ±4 dB | |||
| Fuente Láser Visible | Potencia de salida: ≥ -3dBm; MOD Frecuencia: 1Hz; Rango de Detección: 5Km. | |||
MCI100 Módulo de Inspección de Conector Óptico (Opcional) | ||||
| Campo de Visión | 400µm×300µm | |||
| Resolución | ≤1.5µm | |||
| Enfoque | Enfoque manual | |||
| Tamaño del Microscopio | Ø32×175mm | |||
LS100 Módulo de Fuente Láser Estabilizada (Opcional） | ||||
| Longitud de Onda (±20nm) | Igual que OTDR’s | |||
| Potencia de Salida | ≥-7dBm | |||
PM100 Módulo de Medidor de Potencia Óptica (Opcional) | ||||
| Longitudes de Onda Calibradas | 850nm, 1300nm, 1310nm, 1490nm, 1550nm, 1625nm, 1650nm | |||
| Rango de Medición | -70dBm~ +6dBm (-60dBm – +6dBm @ 850nm) | |||
| Tipo de Detector | InGaAs | |||
| Resolución de Visualización | 0.01dB | |||
| Exactitud | ± 5% ± 0.01nW (±0.5dB@850nm) | |||
*Las especificaciones están sujetas a cambios sin previo aviso
Notas:
（1）Medición del rango dinámico: ancho de pulso: 20µs. Promedio de tiempo de medición: 180s;
（2）Medición de la zona ciega: a 0.6km; con reflexión: ≤45dB; medición de EDZ : 5ns; medición de ADZ: 10ns.
Información de Paquete
Paquete Estándar：
MTP-200X Instrumento, Batería recargable de Li-Ion, CD (Software & Manual de usuario), Adaptador AC, Estuche de transporte, Tarjeta de garantía, Certificado de calibración.
Módulos Opcionales
