Descripción

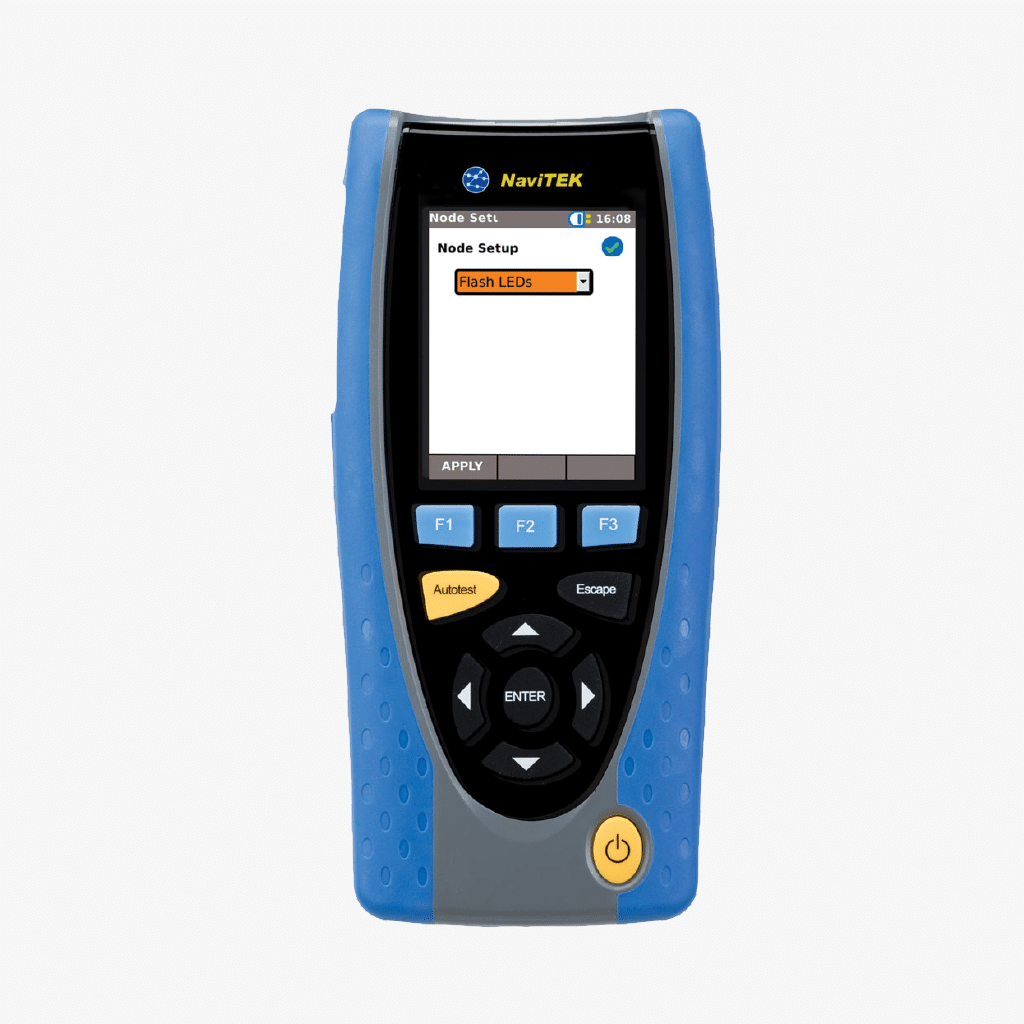

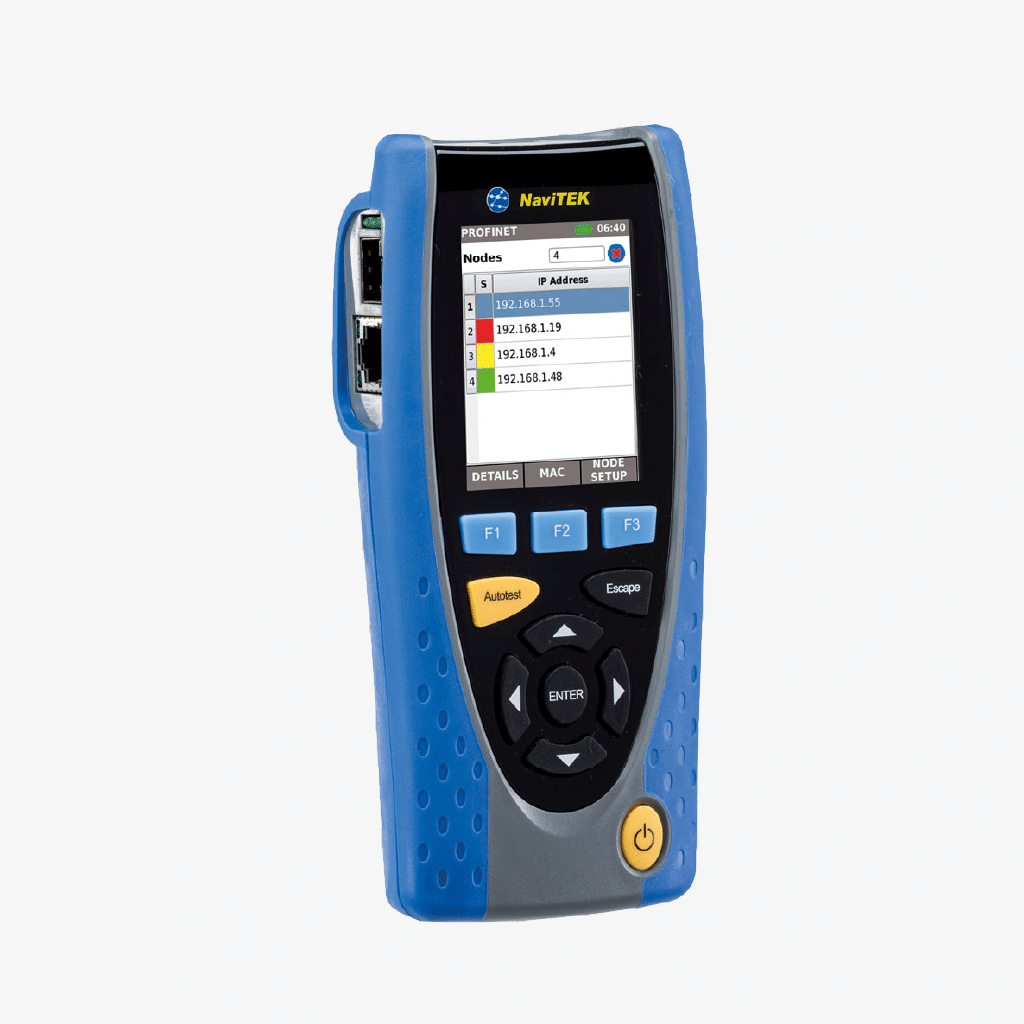

NAVITEK IE – COMPROBADOR DE PROFINET
NaviTEK IE es un comprobador para puesta en servicio, mantenimiento preventivo y detección de problemas en las redes Ethernet industriales tipo PROFINET, así como redes Ethernet / IP estándar.
Diseñado para simplificar procesos, NaviTEK IE identifica nodos de red y configuraciones sin necesidad de un PC con software especializado.
La comprobación del estado del sistema es sencilla e identifica problemas potenciales antes de que causen fallos en la red. Descubra automáticamente, pulsando un solo botón, la configuración o fallos en cables, redes o dispositivos.
Para demostrar que la red ha sido comisionada correctamente, NaviTEK IE proporciona informes profesionales en formato PDF o CSV que pueden ser compartidos con colegas y clientes a través de la aplicación móvil gratuita TREND AnyWare™.
CARACTERÍSTICAS DEL PRODUCTO
¿Qué puede hacer con NaviTEK IE?
✔ Identificar fallos en cables de cobre y fibra
✔ Configurar nodos fácilmente para resolver problemas de conectividad
✔ Impedir fallos en la red comprobando el estado del sistema
✔ Localizar dispositivos difíciles de encontrar con la función de parpadeo de LED
✔ Encontrar equipos mal configurados utilizando la herramienta de comparación NetMAP
✔ Encontrar equipos maliciosos utilizando el registro de eventos de 48 horas
✔ Crear informes profesionales en formato PDF o CSV para sus clientes
✔ Enviar informes a cualquier lugar utilizando la aplicación gratuita TREND AnyWARE
Identifique fallos en los cables y minimice los tiempos de indisponibilidad
Una de las principales causas de indisponibilidad en la red son fallos de cables. NaviTEK IE proporciona varias herramientas avanzadas de mapeo de cableado para PROFINET y cableados estándar de redes Ethernet / IP:
Cableados de cobre
NaviTEK IE ofrece a través de la interfaz RJ-45 o M12 un mapa de cableado diseñado específicamente para las redes industriales Ethernet tipo PROFINET y estándar.
• El equipo muestra los colores de cable correctos para el protocolo utilizado
• Tipos de cable soportados: 4 hilos trenzados / 2 pares trenzados / 4 pares trenzados
• Mide la longitud del cable
• Determina dónde está el fallo y de qué tipo es, incluyendo información sobre pares separados, circuitos abiertos, cortocircuitos y cableados incorrectos.
Cableados de fibra
NaviTEK IE comprueba los cableados de datos de fibra óptica utilizando el módulo SFP opcional.
• Mide la potencia óptica RX recibida, con los SFP soportados, para comprobar la performance
• Descubre fallos en los cables, como conectores sucios, roturas o curvaturas que exceden los límites de pérdida especificados
¿Por qué NaviTEK IE es mejor que otros comprobadores de cables?
• Mide la distancia exacta al fallo utilizando tecnología reflectométrica(TDR)
• Comprueba cada hilo en el cable de datos, no solamente cada par, aislando de manera más eficiente problemas que otros equipos no encuentran
• Soporta tanto cables estándar como no estándar, ya que el mapa de cableado es personalizable
Corrija problemas de red utilizando las herramientas de detección y configuración
NaviTEK IE detecta los siguientes fallos:
• Nombres de dispositivos incorrectos
• Direcciones IP duplicadas
• Pérdida de paquetes
Si se encuentran fallos de configuración en los nodos, se pueden corregir fácilmente utilizando la herramienta de configuración sencilla.
Descubra equipos mal configurados que causan conflictos en la red
La herramienta de comparación COMPARAR puede también escanear toda la red para identificar todos los equipos activos y compararlos con escaneos anteriores. Gracias a esta función es fácil identificar dispositivos de red nuevos, desconectados o mal configurados, así como cualquier cambio en la configuración causado por ejemplo por actualizaciones automáticas de firmware.
Encuentre problemas intermitentes utilizando el registro de eventos
NaviTEK IE registrará los errores de red claves ocurridos durante las últimas 48 horas, incluyendo los siguientes parámetros. Esto ayudará a determinar si el problema reside en el cableado, los nodos, el PLC o la configuración de red.
• Estado del dispositivo
• Errores de entrada/salida
Visualice y valide rápidamente los detalles de los nodos de red
NaviTEK IE utiliza los siguientes protocolos para visualizar los parámetros más importantes de los nodos de red:
• Protocolo de descubrimiento y configuración (DCP)
• Protocolo de gestión de red simple (SNMP)
• Protocolo de descubrimiento de capa de enlace (LLDP)
Compruebe el estado del sistema para identificar problemas antes de que causen fallos en la red
La función de comprobación del estado indica rápidamente el estado de todos los dispositivos con un sistema de semáforos sencillo. Haciendo clic en cada dispositivo podrá ver fácilmente el motivo por el que se ha categorizado como amarillo o rojo, pudiendo tomar las acciones correctivas oportunas.
Localice dispositivos ocultos o mal etiquetados
Identifique rápidamente cierto dispositivo con NaviTEK IE haciendo parpadear sus LEDs.
Reportes de pruebas
NaviTEK NT genera automáticamente reportes de pruebas en formato PDF o CSV.
La hoja resumen de cada reporte puede ser personalizada para incluir logo, detalles de compañía y operario. Selección entre 3 tipos diferentes de reportes que pueden mostrar solamente los que han pasado, los que han fallado o todos los reportes:
• Resumen
• Breve
• Completo (vea ejemplo en el lado derecho)
NaviTEK NT Pro
• Información de configuración de Red – IPv4 /IPv6
• Detección de errores de mapeado de hilos incluyendo Par separado (split), abiertos, cruzados, en corto
• Distancia a circuitos abiertos o en corto (TDR) • Detección de PoE/PoE+ con info detallada (Watts, V, mA)
• Generador de Tonos para localización de cables • Tecla Autotest para medidas de Ping y Traza de Ruta IP (modo Red)
• Generar parpadeo de LED en Switch para localización de puerto
• Cliente DHCP
• Detección de Switch 10/100/1000 Mb/s
• Puertos RJ45 reemplazables
• Soporta hasta 12 remotos para mapeado de hilos
• Pantalla retroiluminada en color
• Con pantalla táctil
• Mapeado de hilos personalizado
• Botón Autotest que realiza la serie de medidas de red seleccionadas: Conectividad a internet (Ping IP, DNS, Gateway, Traza de ruta IP) y Mapa de Red (Netscan)
• El relevamiento del puerto de Red (NET TEST) provee info detallada de la red y el puerto
• Identificación del puerto utilizando EDP/CDP/LLDP • Soporte VLAN (Detectar las VLANs presentes y seleccionar la que se desee medir)
• Scan de Red (Direcciones IP y MAC)
• Prueba de carga PoE/PoE+
• Tráfico en el puerto, en modo de gráfico en % sobre la capacidad total
• Memoria interna para 5000 mediciones
• Generación de reportes (PDF o CSV)
• Interfáz de Fibra Optica
• Posibilidad de acceso a redes con protocolo de seguridad de acceso 802.1x
NaviTEK IE
Todas las prestaciones de NaviTEK NT Pro más las siguientes:
• Comprobación de cables M12 PROFINET
• Comprobación de cables de fibra PROFINET
• Comprobación del estado de red con un sistema de semáforos
• Parpadeo de LEDs para localizar dispositivos más rápido
• Función COMPARAR para identificar cambios en la red
• Configuración de los ajustes de los nodos sin necesidad de utilizar un ordenador
• Listado de todos los detalles de los nodos de red: dirección IP, detalles del proveedor, versión de software, etc.
• Posibilidad de restablecer los valores predeterminados del dispositivo
• Detección de errores/alarmas en el dispositivo
• Informes profesionales en formato PDF o CSV para las redes industriales Ethernet
NaviTEK IE
Copper and Fibre Troubleshooter for PROFINET Industrial Ethernet Networks
