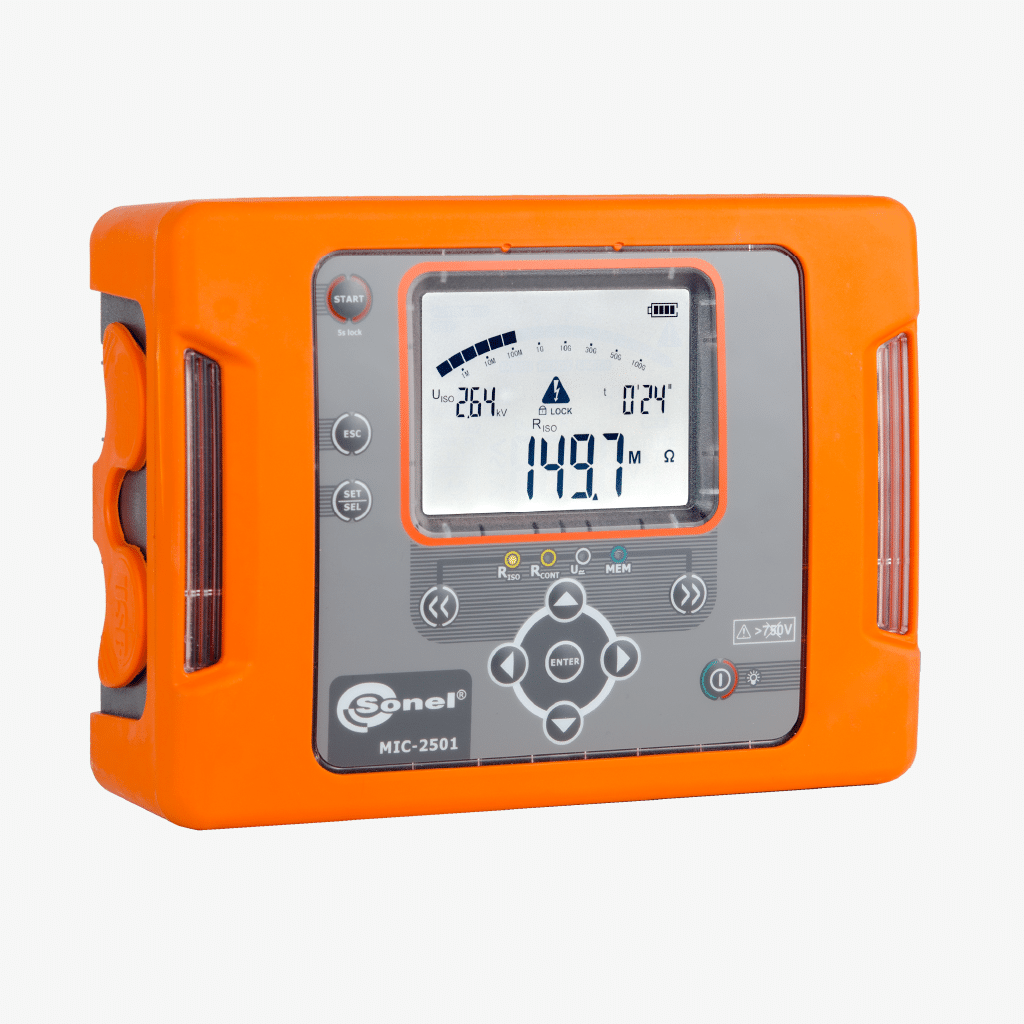

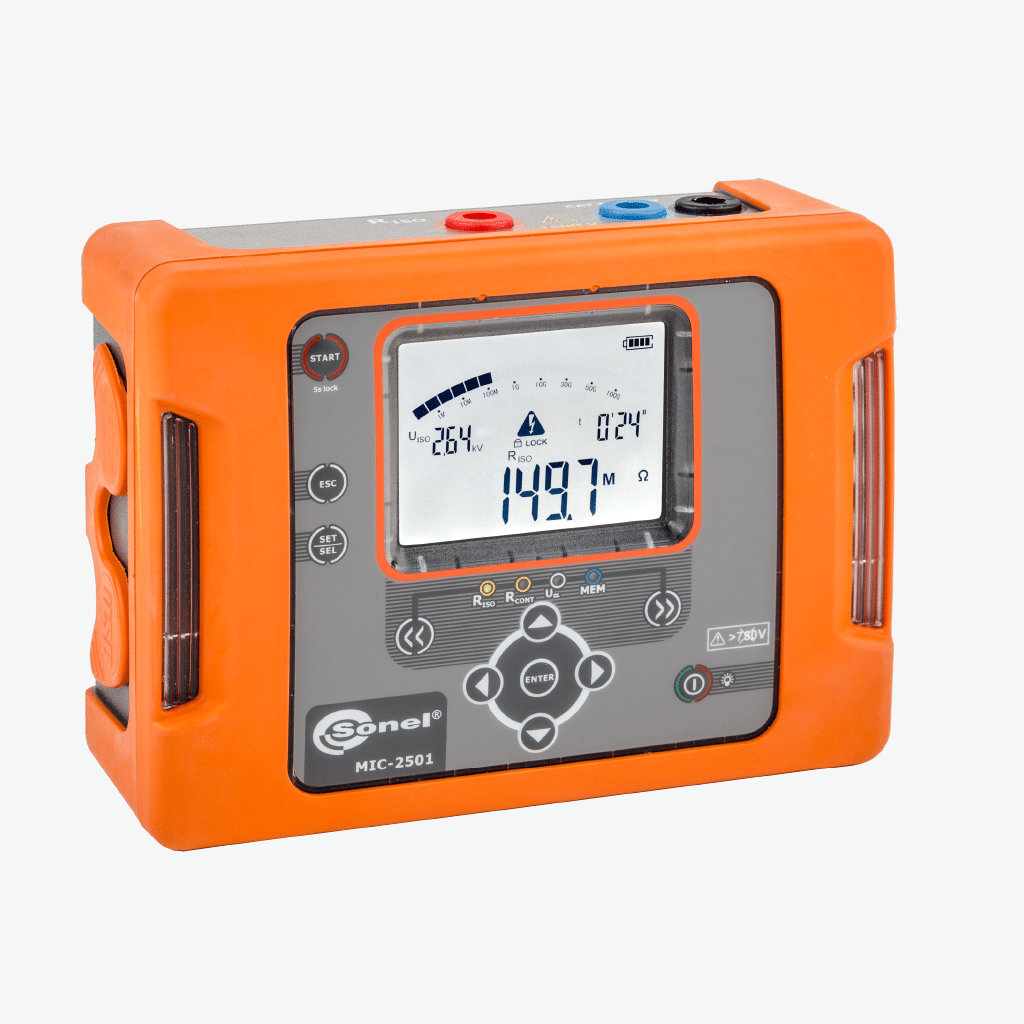

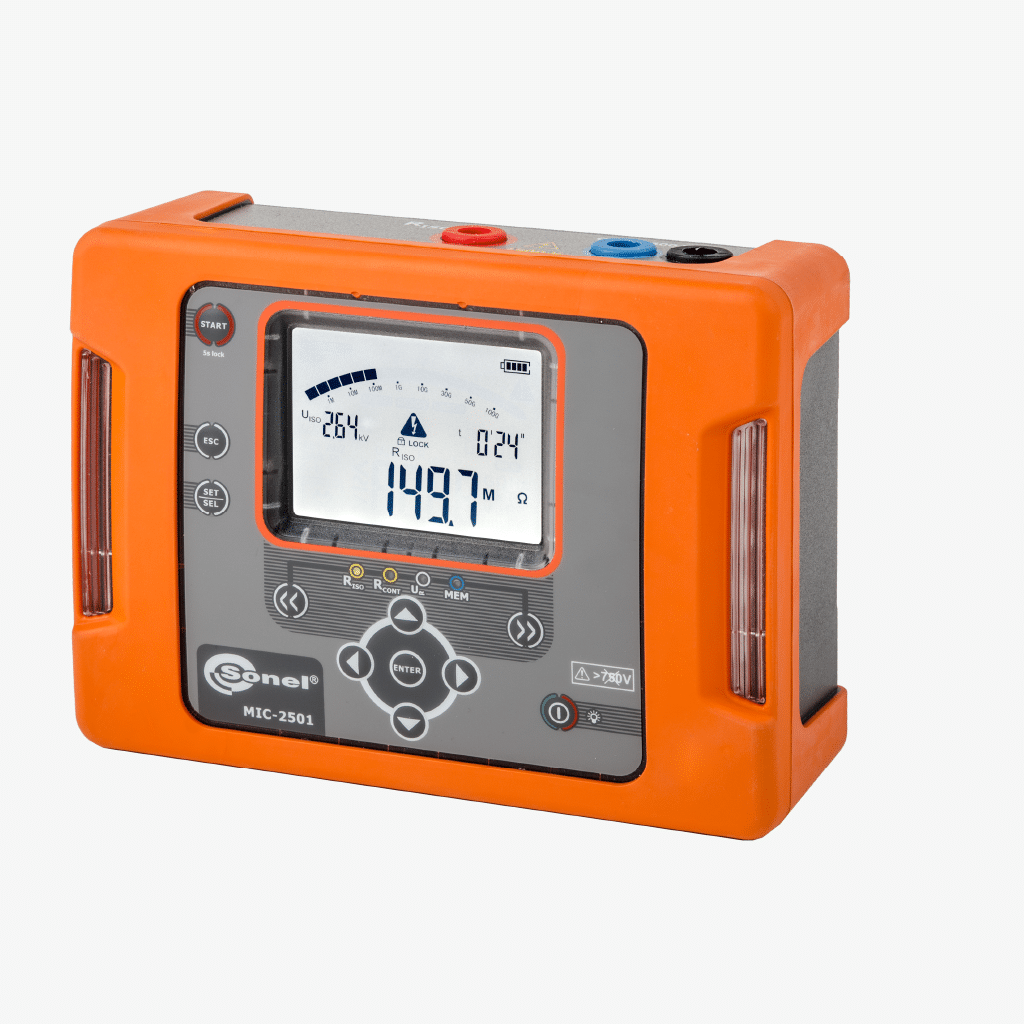

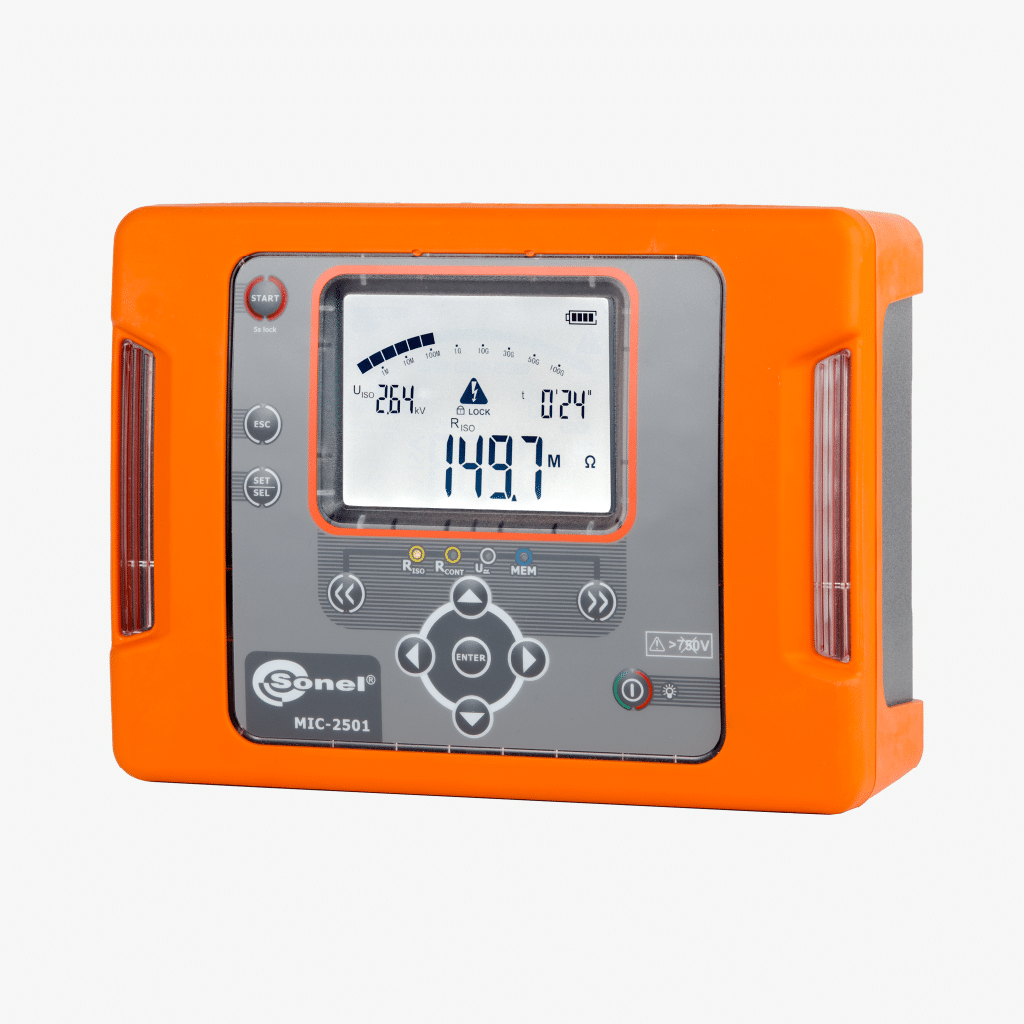

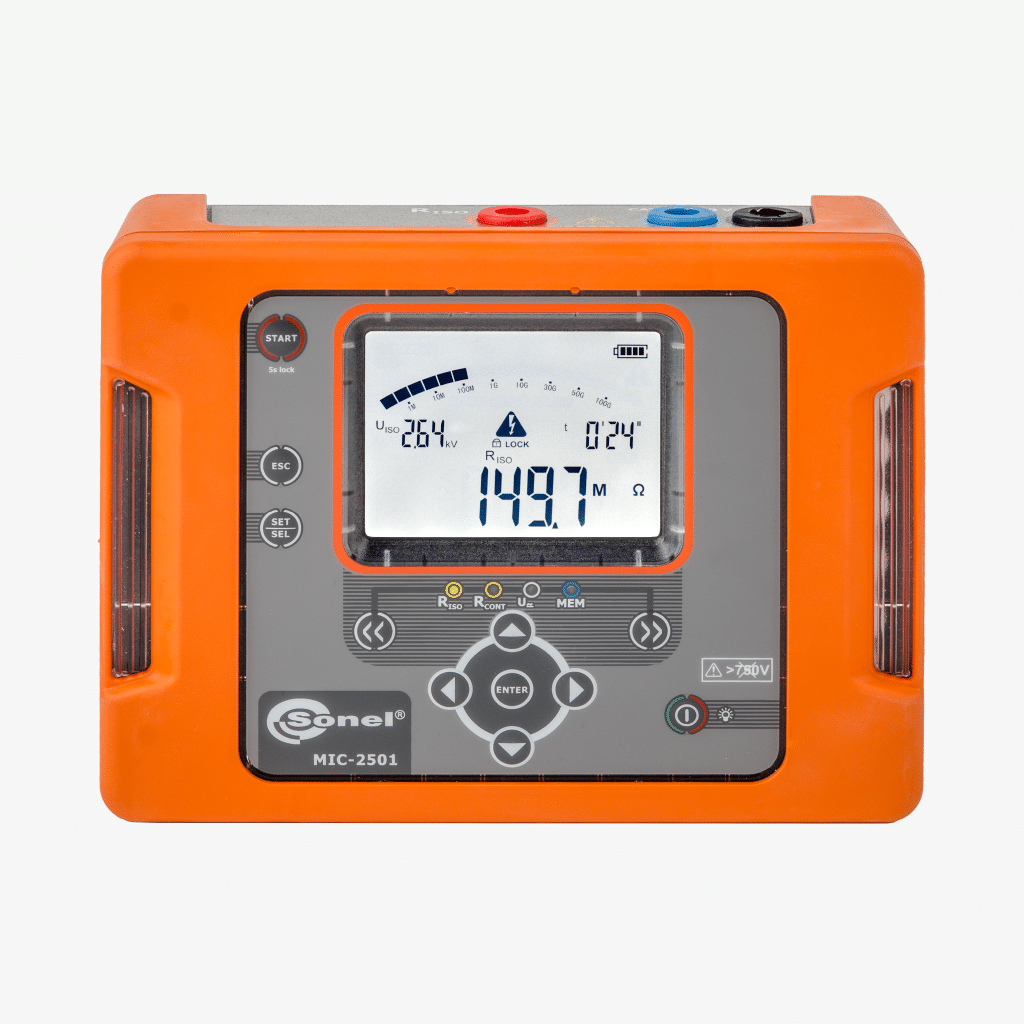

El funcional medidor de resistencia de aislamiento Sonel MIC-2501 sorprende por sus numerosas funciones ocultas en una forma bonita y práctica. Por sus parámetros, una carcasa sólida con nivel de protección IP 65, el bajo consumo de energía de las baterías y la posibilidad de recarga durante las mediciones, el medidor es una herramienta fiable que tiene numerosas aplicaciones. Es perfecto para controlar instalaciones industriales y redes de tracción, también se utiliza con éxito en la construcción de viviendas. Las ventajas de este dispositivo son especialmente apreciadas por los electricistas que trabajan en mantenimiento, pruebas de motores, cableado y alumbrado público. El medidor Sonel MIC-2501 también es útil para mediciones en la construcción y mantenimiento de instalaciones fotovoltaicas. Es una solución fiable diseñada para las necesidades de los instaladores de redes de telecomunicaciones y operadores de redes de calefacción, facilitando el control del sistema de alarma de tuberías preaisladas.

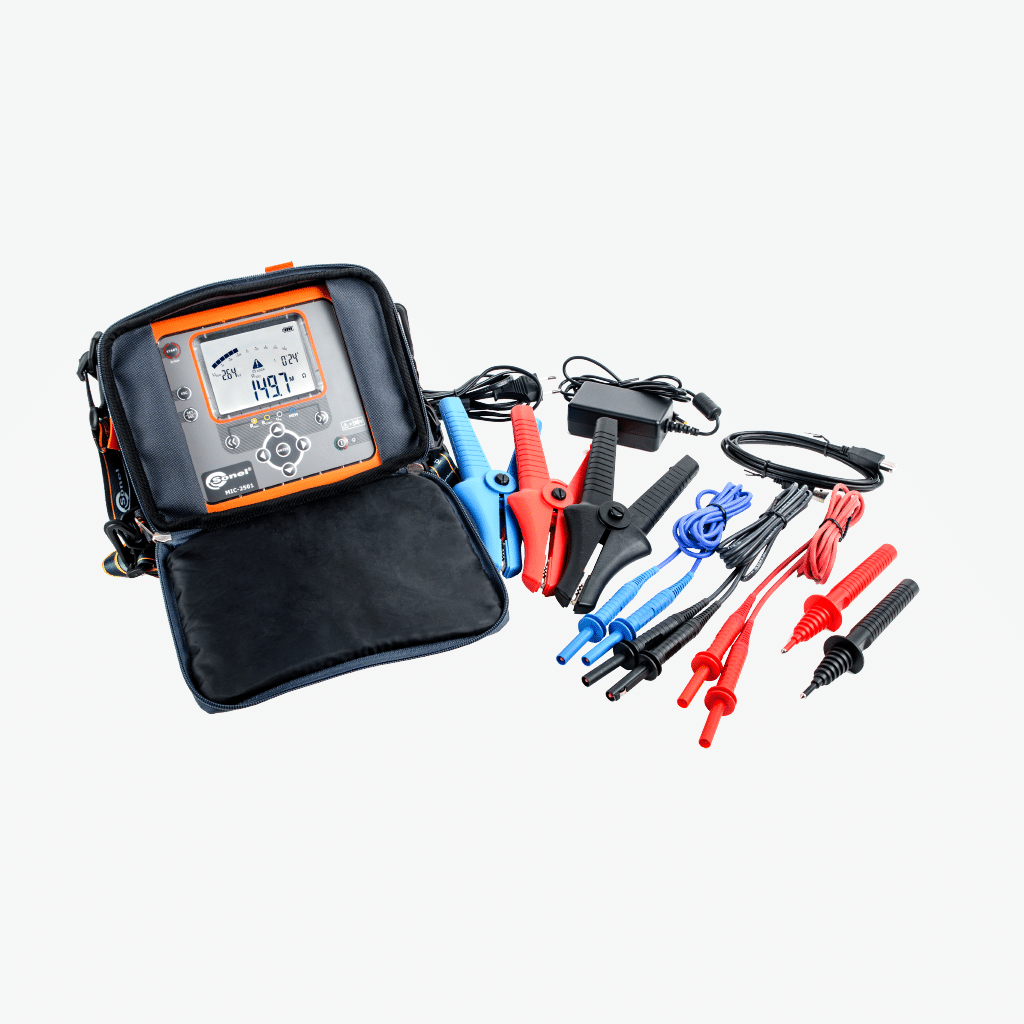

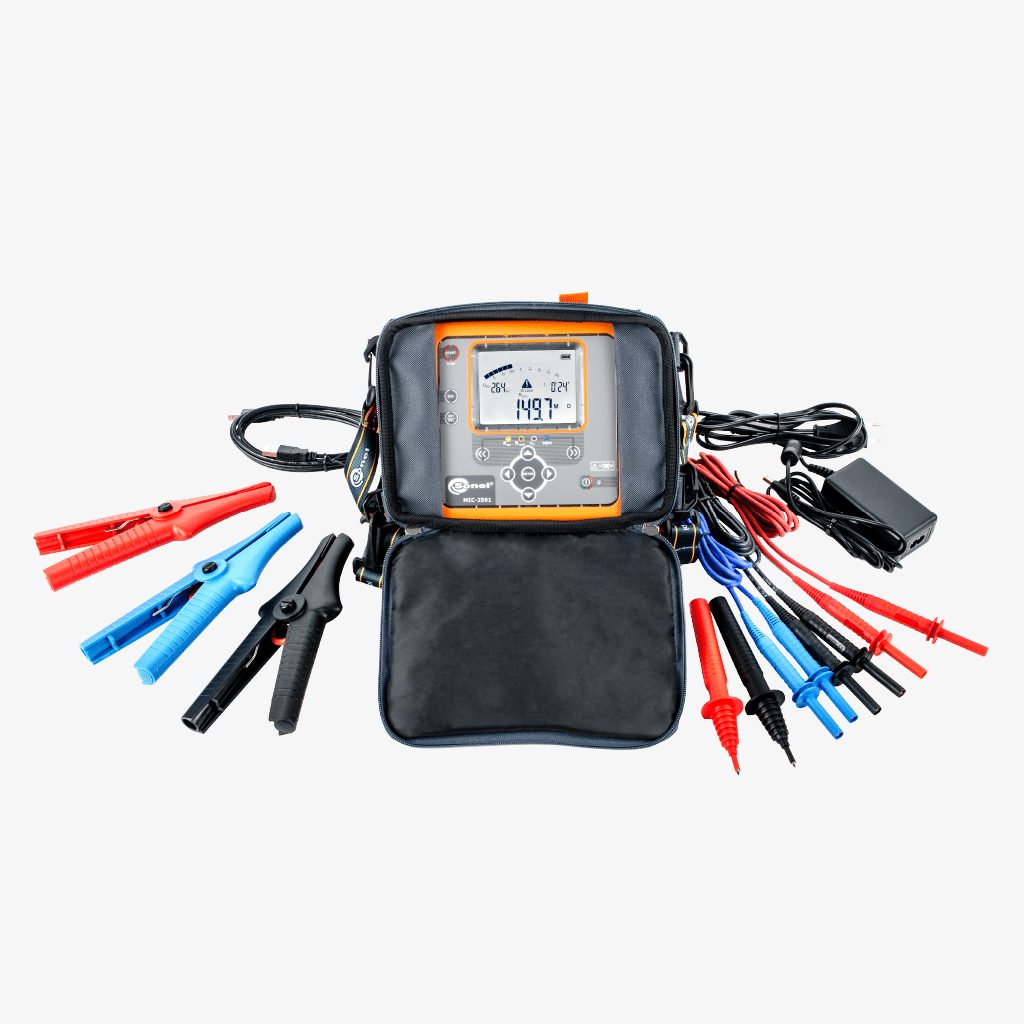

BROCHURE MANUAL Accesorios MIC
Este medidor de resistencia de aislamiento es un equipo con una amplia gama de aplicaciones. Puede ser usado exitosamente tanto en la industria de la construcción residencial como para inspección de sistemas industriales o redes de tracción. Por sus características de excelente rendimiento, bajo consumo de energía de las baterías, la posibilidad de cargarlo durante las mediciones, alto nivel de protección, ya que frecuentemente es usado por electricistas que trabajan en mantenimiento, probando motores, cables, alumbrado público o en la construcción y mantenimiento de sistema fotovoltaicos. El dispositivo se adapta perfectamente a las necesidades de los instaladores de redes de comunicaciones y operadores de redes de calefacción donde es necesaria la inspección del sistema de alarma en tuberías aisladas.
El equipo se puede usar para medir la resistencia de aislamiento usando la prueba de tensión hasta 2500 V. Al probar los cables, des descargan automáticamente al momento de completar la medición. El MIC-2501 le permite al usuario medir la continuidad de conductores protectores y conexiones equipotenciales con corrientes superiores a 200 mA en ambas direcciones. El equipo tiene un voltímetro incorporado para medir tensiones hasta 750 V tanto en CC como en CA. Su amplia memoria le permite al equipo grabar y enviar a una computadora casi 12 000 resultados de mediciones.
Una ventaja importante del dispositivo es su capacidad de un tiempo suficiente de operación después de una recarga de pilas. Los electricistas que realizan pruebas repetitivas no tienen que preocuparse por la descarga de las baterías antes de completar la tarea. Además, durante el trabajo de medición el usuario puede recargar el equipo desde una fuente de energía externa, por ejemplo un banco de energía de 12 V/ 2 Ah.
Rango de medida según IEC 61557-2
para \(R_{ISOmin}=\frac{U_{ISOnom}}{I_{ISOnom}}\)…1 TΩ (IISOnom=1 mA)
| Rango | Resolución | Precisión |
|---|---|---|
| 0,0…999,9 kΩ | 0,1 kΩ | ±(3% v.m. + 20 dígitos) |
| 1,000…9,999 MΩ | 0,001 MΩ | ±(3% v.m. + 20 dígitos) |
| 10,00…99,99 MΩ | 0,01 MΩ | ±(3% v.m. + 20 dígitos) |
| 100,0…999,9 MΩ | 0,1 MΩ | ±(3% v.m. + 20 dígitos) |
| 1,000…9,999 GΩ | 0,001 GΩ | ±(3% v.m. + 20 dígitos) |
| 10,00…99,99 GΩ | 0,01 GΩ | ±(3% v.m. + 20 dígitos) |
| 100,0…999,9 GΩ | 0,1 GΩ | ±(3% v.m. + 20 dígitos) |
| 1000 GΩ | 1 GΩ | ±(3% v.m. + 20 dígitos) |
“v.m.” – valor medido
| Rango | Resolución | Precisión |
|---|---|---|
| 0,00…19,99 Ω | 0,01 Ω | ±(2% v.m. + 3 dígitos) |
| 20,0…199,9 Ω | 0,1 Ω | ±(2% v.m. + 3 dígitos) |
| 200…999 MΩ | 1 Ω | ±(2% v.m. + 3 dígitos) |
| Rango | Resolución | Precisión |
|---|---|---|
| 0…299,9 V | 0,1 V | ±(3% v.m. + 2 dígitos) |
| 300…750 V | 1 V | ±(3% v.m. + 2 dígitos) |
| Tensión UISO | Rango de medición |
|---|---|
| do 100 V | 50 GΩ |
| 200 V…400 V | 100 GΩ |
| 500 V…900 V | 250 GΩ |
| 1000 V…2400 V | 500 GΩ |
| 2500 V | 1000 GΩ |
