• Pantalla táctil de 7” – interfaz de usuario gráfica, ergonómica e intuitiva.
• Más de 10 años de grabación.
• CAT IV 600 V – gran seguridad.
• Todos los parámetros de acuerdo a Clase S – alta precisión de las mediciones.
• Batería recargable Li-Ion – mayor autonomía.
• Alimentación desde la red medida – fiabilidad de las mediciones.
• Tarjeta de memoria extraíble – almacenamiento de datos sin restricciones.
• Configuración e informes rápidos – fácil de usar.
• Compatible con el software Sonel Analysis – análisis de datos extendido.

• Corriente de irrupción.
• Eficiencia del inversor.
• Tensiones L1, L2, L3 N, PE (cinco entradas de medición) – valores promedios, mínimos, máximos e instantáneos, rango hasta 760 V, posibilidad de trabajar con transformadores de tensión.
• Corrientes L1, L2, L3, N (cuatro entradas de medición) – valores medios, mínimos, máximos y instantáneos, medición de corriente con rango hasta 6 kA (depende de la pinza usada), posibilidad de trabajar con transformadores de corriente.
• Factor de cresta para corriente (CFI) y tensión (CFU).
• Frecuencia en el rango de 40 Hz a 70 Hz.
• Potencia activa (P), reactiva(Q), de distorsión (D) y aparente (S), y determinación del carácter de la potencia reactiva (capacitiva, inductiva).
• Energía activa (EP ,) reactiva (EQ) y aparente (ES).
• Factor de potencia (Power Factor), cosφ, tgφ.
• Armónicos hasta 50 en tensión y corriente, distorsión total de armónicos THD para tensión y corriente.
• Detección de eventos en tiempo real incluyendo el registro de las formas de onda y gráficos RMS de periodo medio.
• Calculadora de costos de energía.
• …y mucho más.
• Todos los parámetros se registran conforme clase S según la norma IEC 61000-4-30.

• Con frecuencia nominal de 50/60 Hz
• Con tensiones nominales: 58/100 V, 64/110 V, 110/190 V, 115/200 V, 120/208 V, 127/220 V, 133/230 V, 220/380 V, 230/400 V, 240/415 V, 254/440 V, 290/500 V, 400/690 V
• De corriente continua
• Sistema:
  • monofásico
  • de fase dividida con un conductor neutro
  • trifásico – ESTRELLA con y sin conductor neutro
  • trifásico – DELTA
  • trifásico – ESTRELLA y DELTA Aron
  • con transductores de voltaje y corriente

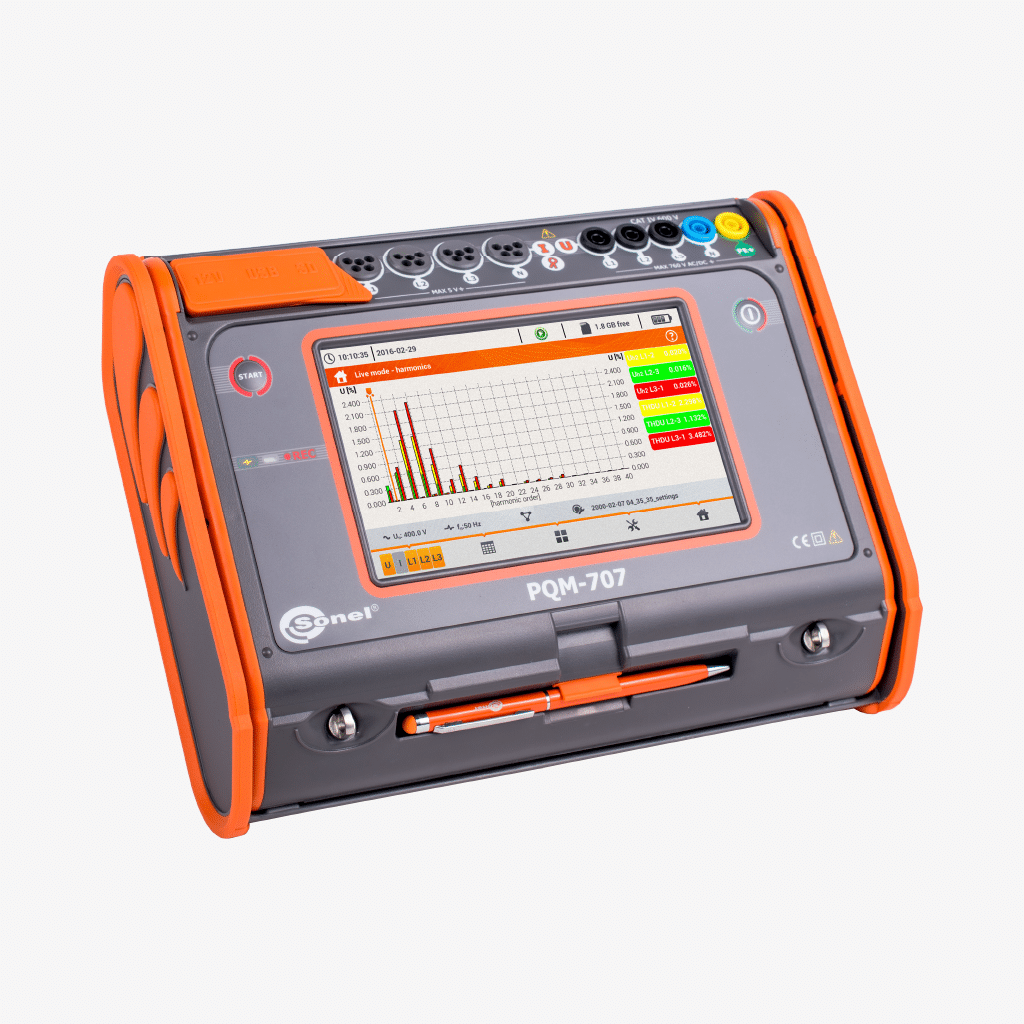

PQM-707 es un medidor autónomo que permite mediciones versátiles, análisis y registro de parámetros de red de energía (CC y 50/60 Hz). Todos los parámetros son medidos según Clase S de acuerdo a la norma IEC 61000-4-30 que garantiza alta precisión de las mediciones. La pantalla táctil a color de 7 pulgadas – ¡el más grande en esta clase de analizadores! – permite un manejo intuitivo y ergonómico. Gracias a la batería de litio incorporada, el analizador permite un trabajo eficiente durante la medición sin la necesidad de conectar un adaptador de CA externo.

El analizador está equipado con una pantalla táctil a color legible que, debido a su resolución de 800 x 480 pixeles, proporciona un alto confort al interactuar con el equipo y alta legibilidad de los resultados medidos. El lápiz incluido le permite trabajar con guantes dieléctricos.

El analizador está dirigido a una amplia gama de usuarios, con particular referencia al personal de mantenimiento. Debido a su movilidad y autonomía, cualquier problema que se presente en las redes de suministro se puede diagnosticar en el acto. El analizador puede ser utilizado en prácticamente todo tipo de redes con tensión nominal de 54 V a 760 V de forma directa o indirectamente a través de los transformadores. El PQM-707 puede ser utilizado en el campo profesional de energía eléctrica, servicio de mantenimiento en plantas industriales, así como aquellos que prestan servicios enfocados en el análisis de redes.

La carcasa del PQM-707 ha sido diseñada para permitir un fácil acceso a la pantalla táctil, todas las tomas de medición y comunicación. La tapa plegable protege la pantalla de daños. Gracias al grado de protección IP51, el dispositivo se puede utilizar en condiciones difíciles – no le teme al polvo ni a las salpicaduras de agua.

El programa Sonel Analysis es una aplicación imprescindible para el trabajo con analizadores PQM. El programa permite:

• la configuración de analizador,
• lectura de datos del analizador,
• la visualización de los parámetros de la red en tiempo real (con posibilidad de lectura a través de un modem GSM,
• el borrado de datos en el analizador,
• la presentación de datos en forma de tabla,
• la presentación de datos en forma de diagramas,
• el análisis de datos y la generación de informes de acuerdo con la norma IEC 50160 y otras condiciones de referencia definidas por el usuario – también para microinstalaciones fotovoltaicas de hasta 50 kW, con división para los estados de la potencia activa P>0, P<0 y P=0 y teniendo en cuanta los gráficos Q₁=f(U₁/U_n) y cosφ=f(P/P_n),
• el servicio independiente de varios analizadores,
• la actualización a nuevas versiones (a través del programa o a través de la página web).

El programa permite la lectura de los parámetros seleccionados y su presentación gráfica en tiempo real. Estos parámetros son medidos independientemente del registro guardado en la tarjeta de memoria. El usuario puede ver:

• diagrama de los recorridos de la tensión y la intensidad (osciloscopio),
• diagramas de tensión e intensidad,
• diagrama de fasores,
• medición de varios parámetros,
• armónicos y potencias de los armónicos (estimación de la direccionalidad de armónicos),
• interarmónicos.
