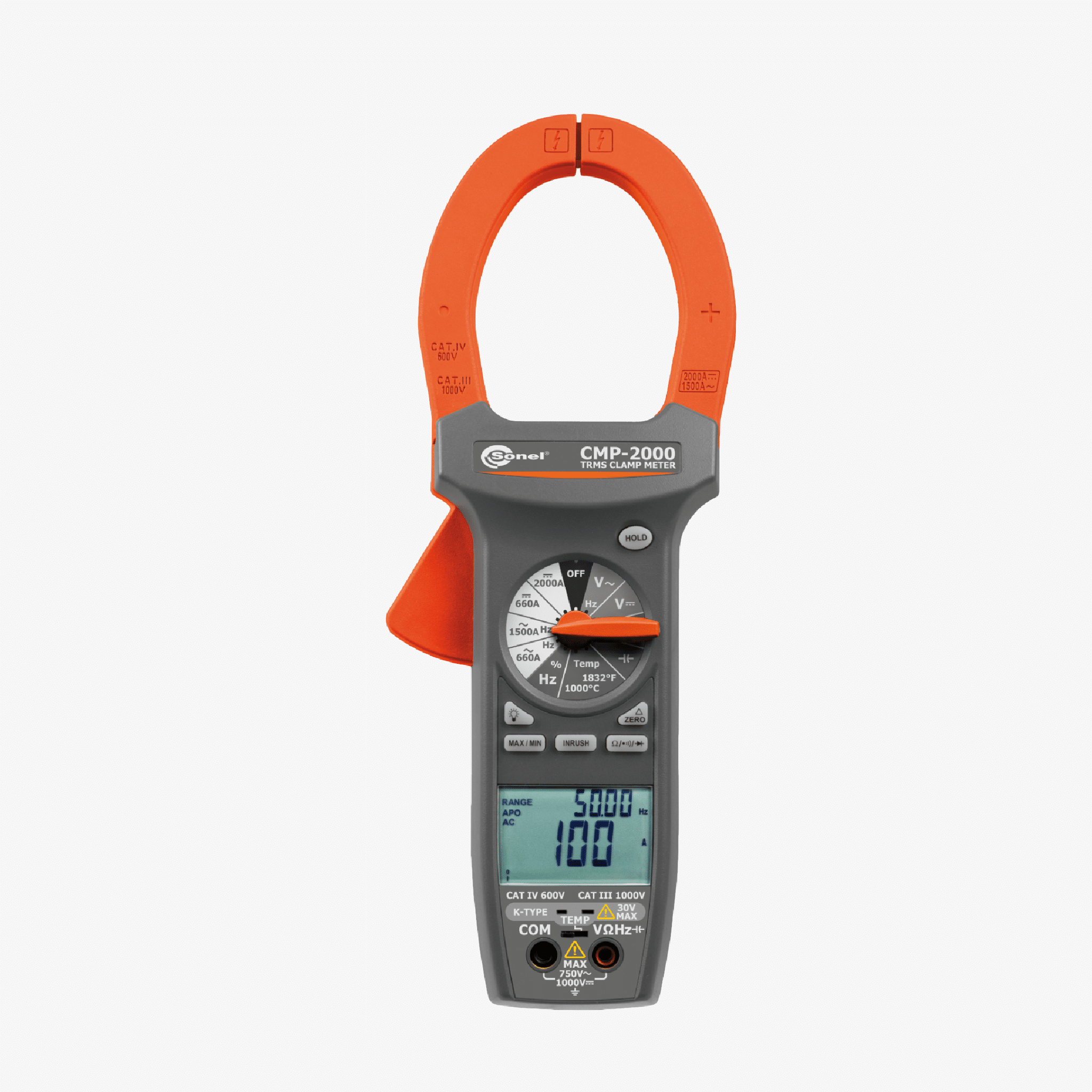

Pinza voltamperométrica digital universal, permite la medición de corriente hasta 2000 A, con una apertura de mordaza de 57 mm, y barras de hasta 70*18 mm.
Este instrumento tiene una protección electrónica para todas las funciones y rangos.
Mide:
Medición de corriente alterna AC (TRUE RMS) hasta 1500 A y DC hasta 2000 A.
Medición de corriente INRUSH en el encendido de equipos eléctricos.
Medición de tensión en AC (TRUE RMS) hasta 750 V y DC hasta 1000 V.
Medición de resistencia y prueba de continuidad:
Medición de capacidad
Medición de temperatura (Fahrenheit o Celsius).
Medición de frecuencia.
Medición de ciclo de trabajo.
Prueba de diodos.
Adicionalmente:
Seguridad eléctrica:
Otros datos Técnicos:
Condiciones de operación nominal:
Medición de corriente continua DC
Rango | Resolución | Precisión |
0,0…659,9 A | 0,1 A | ±(2,0% m.v. + 5 digits) |
660…2000 A | 1 A | ±(3,0% m.v. + 5 digits) for 660…1000 A |
±(5,0% m.v. + 5 digits) for 1000…2000 A |
Medición de corriente alterna en AC (TRUE RMS)
Rango | Resolución | Precisión |
0,0…659,9 A | 0,1 A | ±(2,0% m.v. + 10 digits) for 50…60 Hz |
±(3,0% m.v. + 10 digits) for 61…400 Hz | ||
660…1500 A | 1 A | ±(2,5% m.v. + 10 digits) for 50…60 Hz i 660…1000 A |
±(3,5% m.v. + 10 digits) for 61…400 Hz and 660…1000 A | ||
±(5,0% m.v. + 10 digits) for 50…400 Hz and 1000…1500 |
Medición e tensión en continua DC
Rango | Resolución | Precisión |
0,000…6,599 V | 0,001 V | ±(0,5% m.v. + 2 digits) |
6,60…65,99 V | 0,01 V | |
66,0…659,9 V | 0,1 V | |
660…1000 V | 1 V |
Medición de tensión en alterna AC (true RMS)
Rango | Resolución | Precisión |
0,000…6,599 V | 0,001 V | ±(1,5% m.v. + 8 digits) for 50…500 Hz |
6,60…65,99 V | 0,01 V | |
66,0…659,9 V | 0,1 V | |
660…750 V | 1 |
Medición de resistencia
Rango | Resolución | Precisión |
0,0…659,9 Ω | 0,1 Ω | ±(1,0% m.v. + 5 digits) |
0,660…6,599 kΩ | 0,001 kΩ | |
6,60…65,99 kΩ | 0,01 kΩ | |
66,0…659,9 kΩ | 0,1 kΩ | |
0,660…6,599 MΩ | 0,001 MΩ | ±(2,0% m.v. + 5 digits) |
6,60…66,00 MΩ | 0,01 MΩ | ±(3,5% m.v. + 5 digits) |
Medición de capacidad
Rango | Resolución | Precisión |
0,0…6,599 nF | 0,001 nF | ±(3,0% m.v. + 30 digits) |
6,60…65,99 nF | 0,01 nF | ±(3,0% m.v. + 10 digits) |
66,0…559,9 nF | 0,1 nF | ±(3,0% m.v. + 30 digits) |
6,600…59,999 µF | 0,001 µF | ±(3,0% m.v. + 10 digits) |
66,00…659,99 µF | 0,01 µF | |
660…659,999 µF | 0,100 µF | |
0,660…6,600 mF | 0,001 mF |
Medición de frecuencia
Rango | Resolución | Precisión |
10…65,99 Hz | 0,01 Hz | ±(0,1% m.v. + 5 digits) |
66,0…659,9 Hz | 0,1 Hz | |
0,660…6,599 kHz | 0,001 kHz | |
6,60…65,99 kHz | 0,01 kHz | |
66,0…659,9 kHz | 0,1 kHz | |
0,660…1,000 MHz | 0,001 MHz |
Medición de temperatura
Rango | Resolución | Precisión |
-20…0°C | 1°C | ±(2,0% m.v. + 3°C) |
0…399°C | ±(1,0% m.v. + 2°C) | |
400…1000°C | ±(2,0% m.v. + 3°C) | |
-4…31°F | 1°F | ±(2,0% m.v. + 6°F) |
32..749°F | ±(1,0% m.v. + 4°F) | |
750…1832°F | ±(2,0% m.v. + 6°F) |
Medición de ciclo de trabajo
Rango | Resolución | Precisión |
5…95% | 0,1% | ±(2,0% m.v. + 10 digits) |
„m.v.”- valor medido
