Mediciones de resistencia de aislamiento: ir por lo mejor

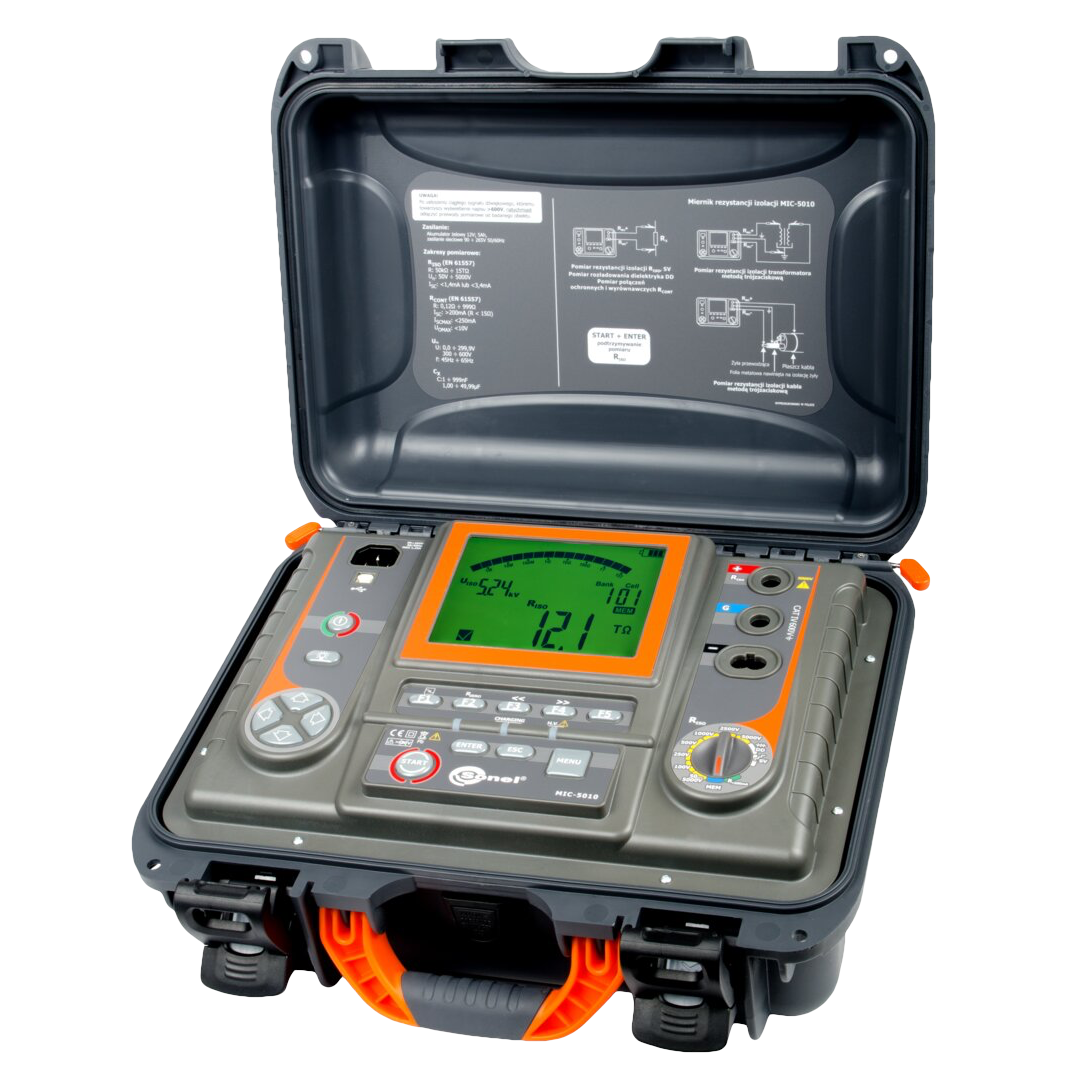

El medidor de resistencia de aislamiento Sonel MIC-5010 es una herramienta fiable para medir la resistencia de aislamiento de hasta 15 TΩ. La corriente de medición máxima es de 1,2 mA o 3 mA, lo que garantiza la carga de un objeto de alta capacidad en poco tiempo. Cada medición, tanto en el caso de expiración del tiempo programado como de interrupción manual, finaliza con la descarga del objeto por el medidor. Este dispositivo tiene algoritmos únicos que permiten reconocer el tipo de la tensión presente en el objeto, por lo que el dispositivo puede determinar si la tensión es de la red y entonces no se realizará la medición o también es la tensión generada por el campo electromagnético y entonces se realizará la medición. Esto permite realizar mediciones en presencia de campos electromagnéticos muy fuertes donde antes esto era imposible.

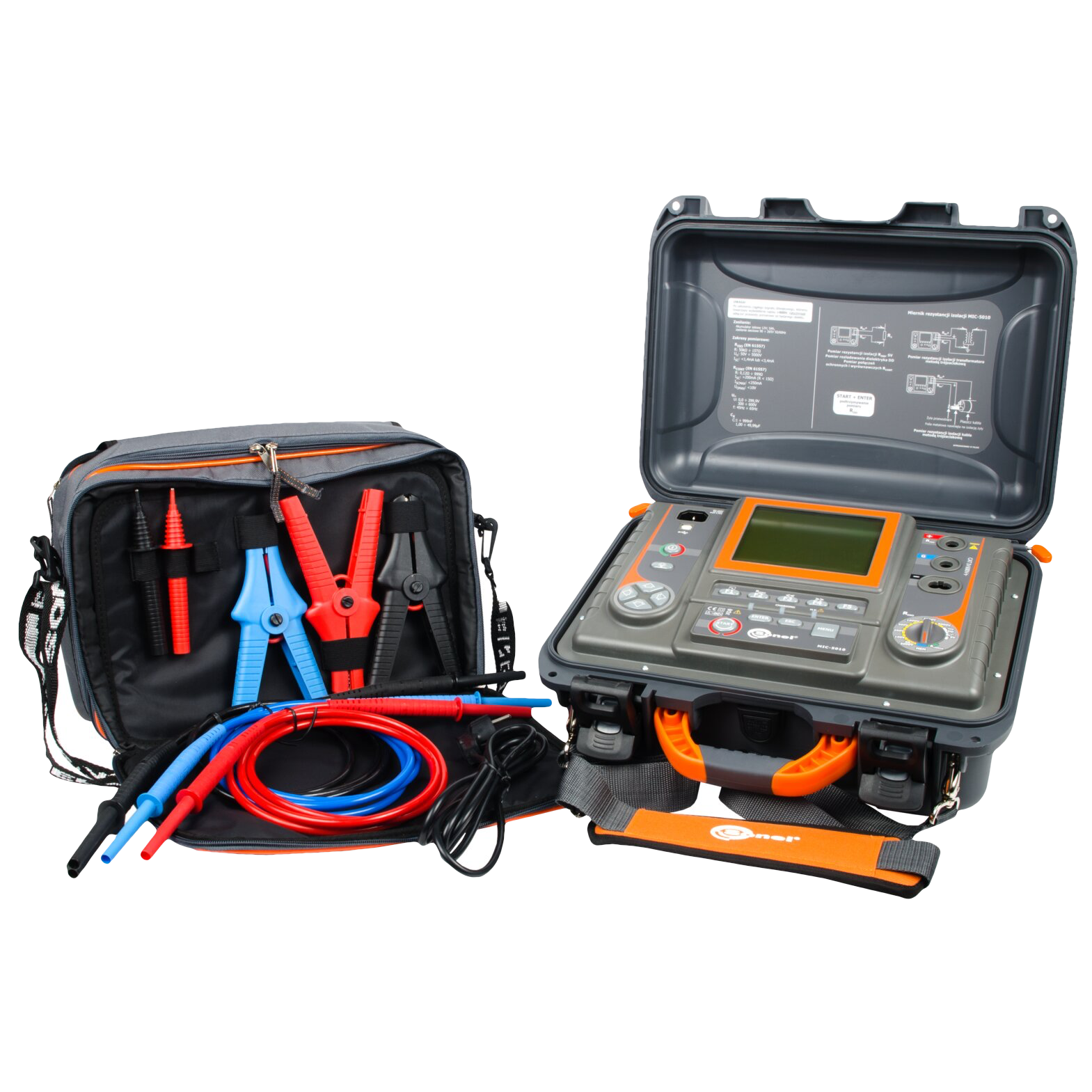

El dispositivo está equipado con accesorios que garantizan la seguridad durante las mediciones con todas las tensiones disponibles: los cables de medición, las sondas y los cocodrilos cumplen con estándares extremadamente estrictos (resistencia de voltaje garantizada de 11 kV para cables de medición y 5,5 kV para cocodrilos y sondas de medición). Los accesorios se entregan de serie con un práctico estuche. Debido a la alta resistencia del dispositivo a las interferencias, se pueden utilizar cables con una longitud de hasta 20 m para las mediciones.
BROCHURE MANUAL Accesorios MIC
Características
Características adicionales
\(R_{ISOmin} =\frac{U_{ISOnom} }{I_{ISOmax}}\)=50 kΩ…15,0 TΩ (IISOmax =1,2 mA o 3 mA)
| Rango | Resolución | Precisión |
|---|---|---|
| 0…999 kΩ | 1 kΩ | ±(3% v.m. + 10 dígitos) |
| 1,00…9,99 MΩ | 0,01 MΩ | ±(3% v.m. + 10 dígitos) |
| 10,0…99,9 MΩ | 0,1 MΩ | ±(3% v.m. + 10 dígitos) |
| 100…999 MΩ | 1 MΩ | ±(3% v.m. + 10 dígitos) |
| 1,00…9,99 GΩ | 0,01 GΩ | ±(3% v.m. + 10 dígitos) |
| 10,0…99,9 GΩ | 0,1 GΩ | ±(3% v.m. + 10 dígitos) |
| 100…999 GΩ | 1 GΩ | ±(3,5% v.m. + 10 dígitos) |
| 1,00…9,99 TΩ | 0,01 TΩ | ±(7,5% v.m. + 10 dígitos) |
| 10,0…15,0 TΩ | 0,1 TΩ | ±(10% v.m. + 10 dígitos) |
“v.m.” – valor medido
Valores de la resistencia medida dependen de la tensión de medición
| Tensión UISO | Rango de medición |
|---|---|
| 250 V | 500 GΩ |
| 500 V | 1 TΩ |
| 1000 V | 2,00 TΩ |
| 2500 V | 5,00 TΩ |
| 5000 V | 15,0 TΩ |
Medición de capacidad
| Rango | Resolución | Precisión |
|---|---|---|
| 0…999 nF | 1 nF | ±(5% v.m. + 5 dígitos) |
| 1,00…49,99 μF | 0,01 μF | ±(5% v.m. + 5 dígitos) |
Medición de continuidad con corriente de >200 mA
| Rango | Resolución | Precisión |
|---|---|---|
| 0,00…19,99 Ω | 0,01 Ω | ±(2% v.m. + 3 dígitos) |
| 20,0…199,9 Ω | 0,1 Ω | ±(2% v.m. + 3 dígitos) |
| 200…999 Ω | 1 Ω | ±(4% v.m. + 3 dígitos) |
