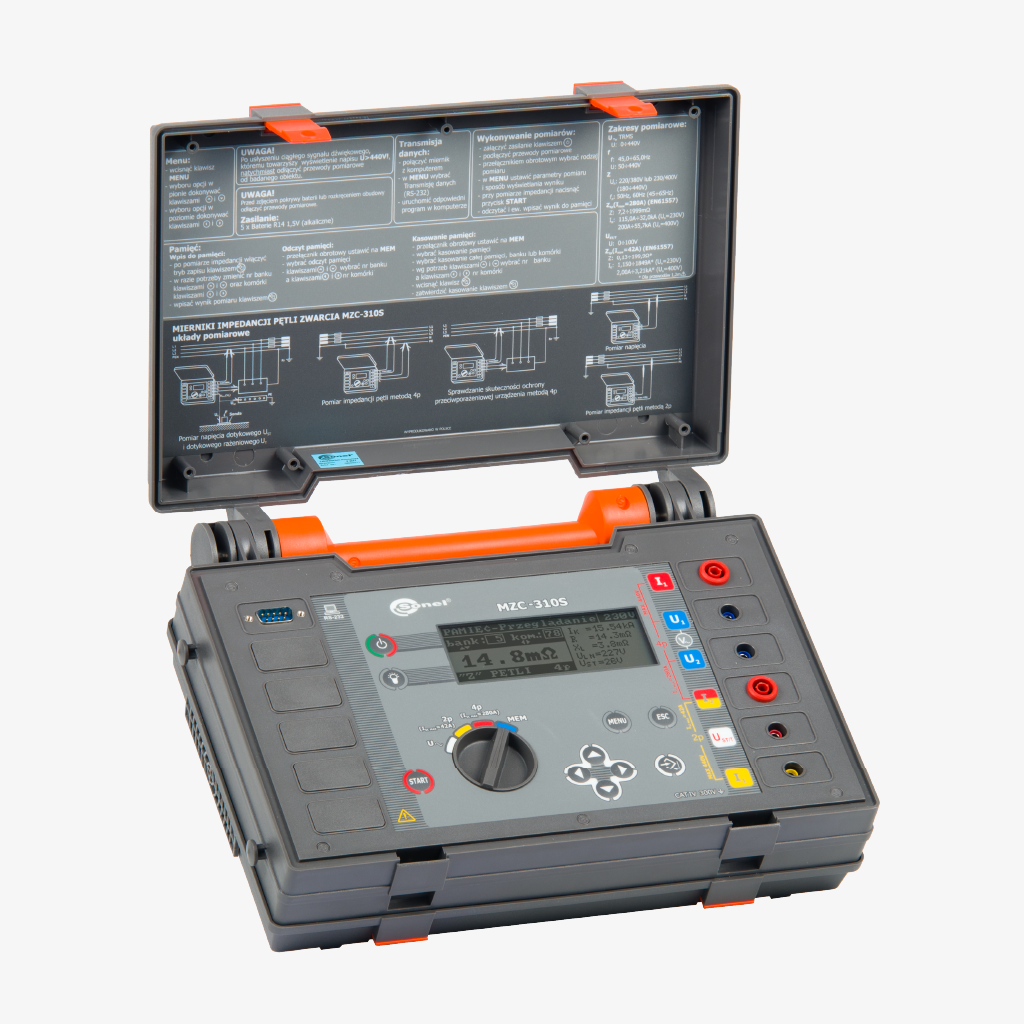

Mediciones de impedancias muy pequeñas de bucle de cortocircuito
(con resolución de 0,1mΩ) mediante la corriente de 150A bajo 230V, como máximo 280A bajo 440V, o mediciones mediante la corriente de 23A bajo 230V, como máximo 42A bajo 440V:
- mediciones en las redes de tensiones nominales: 220/380V y 230/400V de 45…65Hz de frecuencias,
- permite la medición en el cortocircuito: fase-fase, fase-protección, fase-neutro,
- distinción de la tensión fásica y la de entre fases al calcular la corriente de cortocircuito,
- permite alterar la longitud de conductores de medición (medición 23/42A),
- método de cuatro conductores, sin necesidad de calibrar conductores (medición 150/280A).
Medición de la tensión de contacto esperada o la tensión de contacto de choque (con resistor de 1kΩ).
Medición de tensiones alternas 0…440V.
Memoria de 990 resultados y opción de enviarlos al ordenador PC.
Dispositivo cumple los requerimientos de la norma PN-EN 61557.

Medición de tensiones (True RMS)

Rango	Resolución	Precisión
0…440 V	1 V	±(2% v.m. + 2 dígitos)

Medición de frecuencias (para tensiones en el rango de 50…440 V)

Rango	Resolución	Precisión
45,0…65,0 Hz	0,1 Hz	±(0,1% v.m. + 1 dígitos)

Medición de los parámetros de bucle de cortocircuito mediante la corriente alta(4p, I_max = 280 A)

Medición de corriente fuerte de la impedancia de bucle de cortocircuito Z_S:
rango de medición según la IEC61557: 7,2 mΩ…1999 mΩ

Rango	Resolución	Precisión
0…199,9 mΩ	0,1 mΩ	±(2% v.m. + 2 mΩ)
200…1999 mΩ	1 mΩ	±(2% v.m. + 2 mΩ)

Rangos de visualización de la resistencia efectiva R_S y la reactancia X_S de bucle de cortocircuito

Rango	Resolución	Precisión
0…199,9 mΩ	0,1 mΩ	±(2% v.m. + 2 mΩ) indicaciones de la impedancia para la medición dada
200…1999 mΩ	1 mΩ	±(2% v.m. + 2 mΩ) indicaciones de la impedancia para la medición dada

Indicaciones de la corriente de cortocircuito
Rango de medición según la IEC 61557::

Rango	Resolución	Precisión
115,0…199,9 A	0,1 A	Se calcula sobre la base del error para el bucle de cortocircuito
200…1999 A	1 A	Se calcula sobre la base del error para el bucle de cortocircuito
2,00…19,99 kA	0,01 kA	Se calcula sobre la base del error para el bucle de cortocircuito
20,0…199,9 kA	0,1 kA	Se calcula sobre la base del error para el bucle de cortocircuito
200 kA…*	1 kA	Se calcula sobre la base del error para el bucle de cortocircuito

Medición de los parámetros de bucle de cortocircuito mediante la corriente estándar (2p, I_max = 42 A)

Medición de la tensión de contacto U_ST ( y de choque U_T)

Rango	Resolución	Precisión
0…100 V	1 V	±(10% v.m. + 2 dígitos)

Medición de la impedancia de bucle de cortocircuito Z_S:
rango de medición según la IEC61557: 0,13 Ω…199,9 Ω para conductores de 1,2m

Rango	Resolución	Precisión
0,00…19,99 Ω	0,01 Ω	±(2% v.m. + 3 dígitos)
20,0…199,9 Ω	0,1 Ω	±(3% v.m. + 3 dígitos)

Medición de la resistencia efectiva R_S la reactancia X_Sde bucle de cortocircuito.

Rango	Resolución	Precisión
0,00…19,99 Ω	0,01 Ω	±(2% v.m. + 3 dígitos) indicaciones de la impedancia para la medición dada
20,0…199,9 Ω	0,1 Ω	±(2% v.m. + 3 dígitos) indicaciones de la impedancia para la medición dada

Indicaciones de la corriente de cortocircuito

Rango	Resolución	Precisión
1,150…1,999 A	0,001 A	Se calcula sobre la base del error para el bucle de cortocircuito
2,00…19,99 A	0,01 A	Se calcula sobre la base del error para el bucle de cortocircuito
20,0…199,9 A	0,1 A	Se calcula sobre la base del error para el bucle de cortocircuito
200…1999 A	1 A	Se calcula sobre la base del error para el bucle de cortocircuito
2,00…19,99 kA	0,01 kA	Se calcula sobre la base del error para el bucle de cortocircuito
20,0…40,0 kA	0,1 kA	Se calcula sobre la base del error para el bucle de cortocircuito

Las iniciales “v.m.” significan “valor medido”
