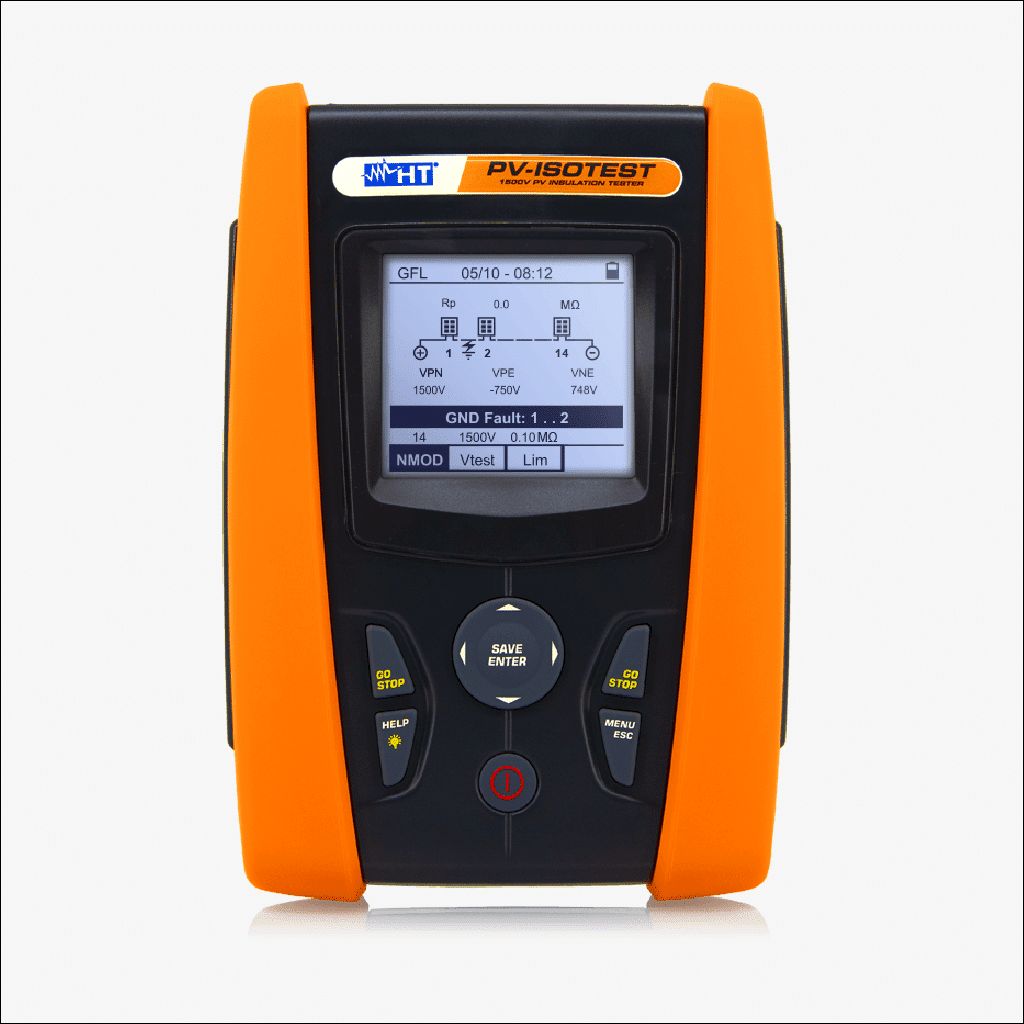

Instrumento multifunción para la verificación de la seguridad eléctrica y la detección de averías en instalaciones fotovoltaicas hasta 1.500VCC.
– Medida de la resistencia de aislamiento hasta 1.500VCC también en instalaciones activas (con tensión).
– Identificación del módulo con avería mediante la nueva función GFL
– Medida de la resistencia de la Continuidad del conductor de protección a 200mA
BROCHURE ESPECIFICACIONES MANUAL
El PV-ISOTEST representa una verdadera innovación en el panorama de la instrumentación de verificación y ensayos en instalaciones fotovoltaicas. El PV-ISOTEST realiza la medida de aislamiento de un módulo individual, de un String o de un campo fotovoltaico entero hasta 1.500VCC de acuerdo con la normativa IEC/EN62446. Los medidores de Aislamiento tradicionales necesitan de un interruptor para poner en cortocircuito los terminales positivo y negativo del módulo/string/campo fotovoltaico en examen. Con el PV-ISOTEST no es necesario el uso de ningún dispositivo externo, el PV-ISOTEST realiza las medidas con total autonomía. Además, mediante la nueva función GFL (Ground Fault Locator), el PV-ISOTEST indica la posición exacta de una eventual avería de aislamiento sobre un String de la instalación fotovoltaica, debido, por ejemplo, a filtraciones de agua o humedad.
Funciones
| Categoría de medida | CAT III 1500VCC / CAT III 1000VCA |
| Medición de voltaje CA TRMS | 3 ÷ 1000V |
| Medida de voltaje CC | 3 ÷ 1500V |
| Resistencia de aislamiento | 250, 500, 1000, 1500V |
| Función GFL para localizar posición avería String | |
| Medida Índice de Polarización P.I | |
| Relación de Absorción Dieléctrica D.A.R | |
| Continuidad conductores de protección a 200mA | |
| Dimensiones (LxAnxH) (en mm) | 235 x 165 x 75mm |
| Peso | 1.2kg |
