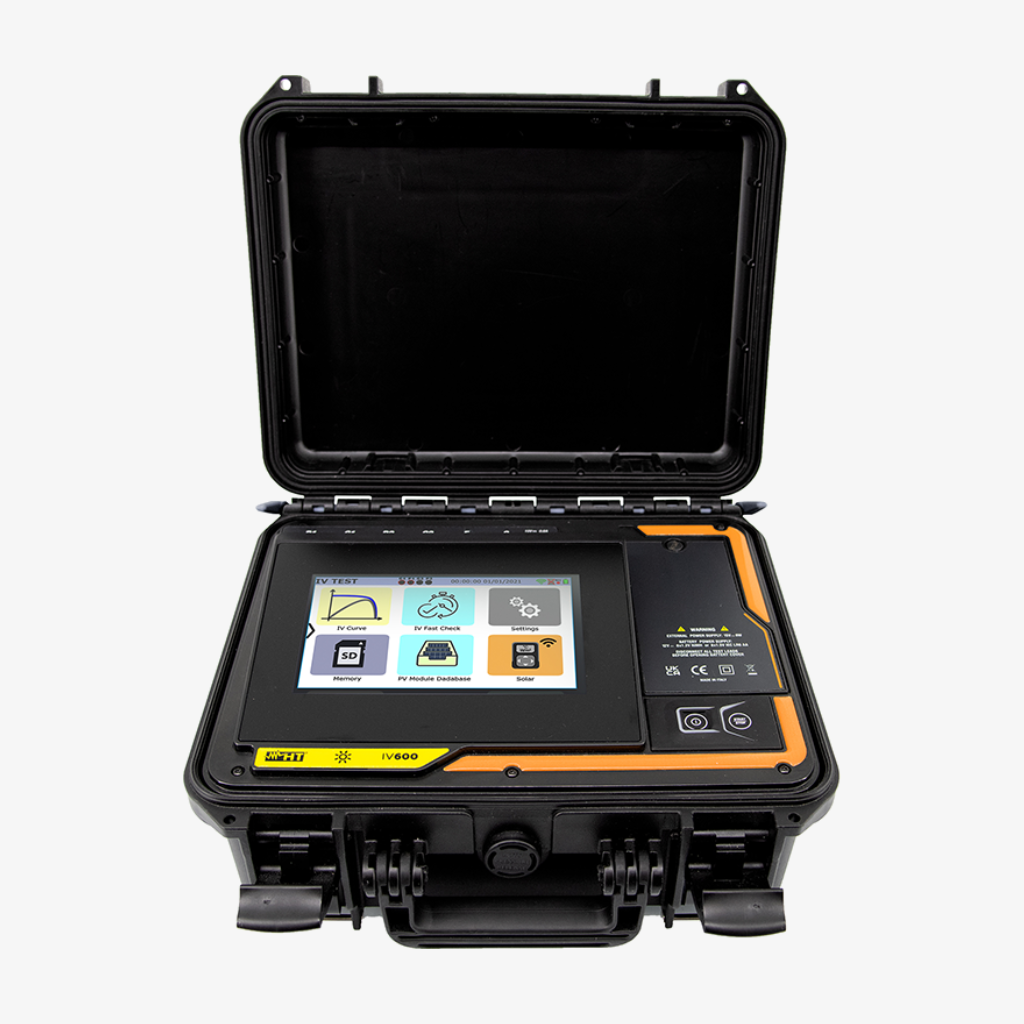

Medidor multifunción avanzado para medidas de curvas I-V hasta 1500V y 40A HT I-V600

Trazador de curva I-V para mantenimiento y solución de problemas de sistemas fotovoltaicos de hasta 1500V y 40A.

• Trazado de curvas I-V de módulos y cadenas hasta 1500V y 40A.
• Medición de radiación solar en el lado frontal y posterior para pruebas de módulos mono y bifaciales, inclusos modules de alta eficiencia.
• Medición de voltaje de circuito abierto y corriente de cortocircuito Voc/Isc.
• Base de datos del rendimiento de los módulos fotovoltaicos.
• Sistema de gestión de baterías (BMS) para recargar las baterías durante las pruebas.

El I-V600 permite trazar en campo la curva I-V de módulos y cadenas de hasta 1500V y 40A. Una vez trazada la curva I-V, gracias a la base de datos de los módulos (actualizable por el usuario), el I-V600 compara los datos medidos con los valores nominales proporcionados por el fabricante del módulo/cadena en prueba para devolver una clara respuesta de OK/NO OK. La comunicación con la unidad remota SOLAR-03 garantizada hasta 100 m (en campo libre), y la función de registro en caso de comunicación imposible (obstáculos como pisos y paredes, estructuras de hormigón, etc.), permiten trazar la curva I-V sin importar el entorno en el que se encuentre la instalación.

El I-V600 traza la curva I-V de módulos mono y bifaciales. Según la especificación técnica IEC TS 60904-1-2, además de la radiación frontal, el I-V600 mide la radiación posterior mediante dos sensores diferentes (para considerar la no uniformidad de la radiación en el lado posterior).

El I-V600 maneja hasta 3 células de referencia de radiación solar, sin necesidad de configurar una gran cantidad de parámetros y con un alto riesgo de mala configuración. El I-V600 reconoce automáticamente los parámetros de calibración de las células de referencia conectadas. Quedarse sin baterías es la peor pesadilla de cualquier profesional. Encontrarse sin baterías en medio de la nada, con un trabajo por entregar en cuestión de horas, pondría en aprietos a cualquiera. Gracias al sistema patentado de gestión de baterías (BMS), el I-V600 recarga sus propias baterías recuperando la energía absorbida durante el trazado de la curva I-V. Con el I-V600 es posible llegar al campo fotovoltaico con baterías completamente descargadas, iniciar la campaña de medición y finalizarla con baterías completamente cargadas. El BMS convierte la peor pesadilla en el mejor sueño posible.

Invertir los gráficos para leer correctamente la pantalla incluso al colgar el instrumento boca abajo de los rieles del módulo, conexión Wi-Fi a teléfonos inteligentes y tabletas, y ranura para tarjeta microSD para ampliar la memoria completan las funciones que proporciona el I-V600.

Funciones Principales:

• Detección de la Curva I-V: Permite la detección de la curva I-V en módulos y grupos de módulos fotovoltaicos, con capacidad de hasta 1500V y 40A.
• Mediciones de Voltaje y Corriente:
  • Voltaje de Circuito Abierto (Voc): Mide Voc en módulos fotovoltaicos y cadenas con un rango de hasta 1500V.
  • Corriente de Cortocircuito (Isc): Realiza mediciones de Isc en módulos y cadenas hasta 40A.
• Test Rápido IVCK: Permite mediciones rápidas de Voc y Isc en módulos y grupos de módulos con un alcance de 1500V/40A.
• Unidad Remota SOLAR-03 con Bluetooth:
  • Utiliza la unidad remota SOLAR-03 para la conexión Bluetooth, facilitando el control remoto y la toma de medidas en entornos desafiantes.
• Medición de Radiación y Albedo:
  • Irradiación con Célula Solar de Referencia: Realiza mediciones de irradiación con célula solar de referencia utilizando la unidad remota SOLAR-03.
  • Medición de Albedo: Mide la radiación trasera con dos células solares de referencia conectadas a la unidad remota SOLAR-03.
• Medición de Temperatura:
  • Mide la temperatura de la célula y ambiental con la unidad remota SOLAR-03 como accesorio estándar.
• Battery Management System (BMS):
  • Incorpora un sistema de gestión de baterías para recuperar energía de las medidas y recargar las baterías internas.
• Modo de Medición «Sin Costuras»:
  • Realiza la detección característica I-V automáticamente para una experiencia de medición eficiente.
• Conectividad y Alimentación Versátil:
  • Funciona con pilas alcalinas o AA recargables.
  • Puede ser alimentado por paneles fotovoltaicos a través de las entradas de medida.
  • Dispone de fuente de alimentación/cargador.
• Almacenamiento y Conectividad:
  • Memoria interna para almacenar hasta 9999 curvas I-V.
  • Ranura para tarjeta microSD para expansión de memoria.
  • Interfaz de PC con software para Windows y Mac.
  • WiFi integrado para conexión a smartphones y tabletas.

Especificaciones Técnicas:

• Categoría de Medida: CAT III 1500VDC, máximo 1500VDC entre las entradas.
• Base de Datos de Módulos Personalizada: Almacena más de 40,000 registros en memoria interna.
• Pantalla LCD a Color Retroiluminada: Equipada con pantalla táctil y menú de iconos intuitivo.
• Dimensiones y Peso: 335 x 289 x 155 mm, 6 kg (incluidas las baterías).

Normativas Cumplidas:

• EMC 2014/30/EU
• EMC: IEC/EN61326
• IEC/EN60891
• IEC/EN61010-1
• IEC/EN61187
• LVD 2014/35/EU
• MARCAJE CE

El I-V600 representa una solución integral para profesionales en energía solar, ofreciendo un conjunto completo de funciones y características para un análisis preciso y eficiente de sistemas fotovoltaicos.
