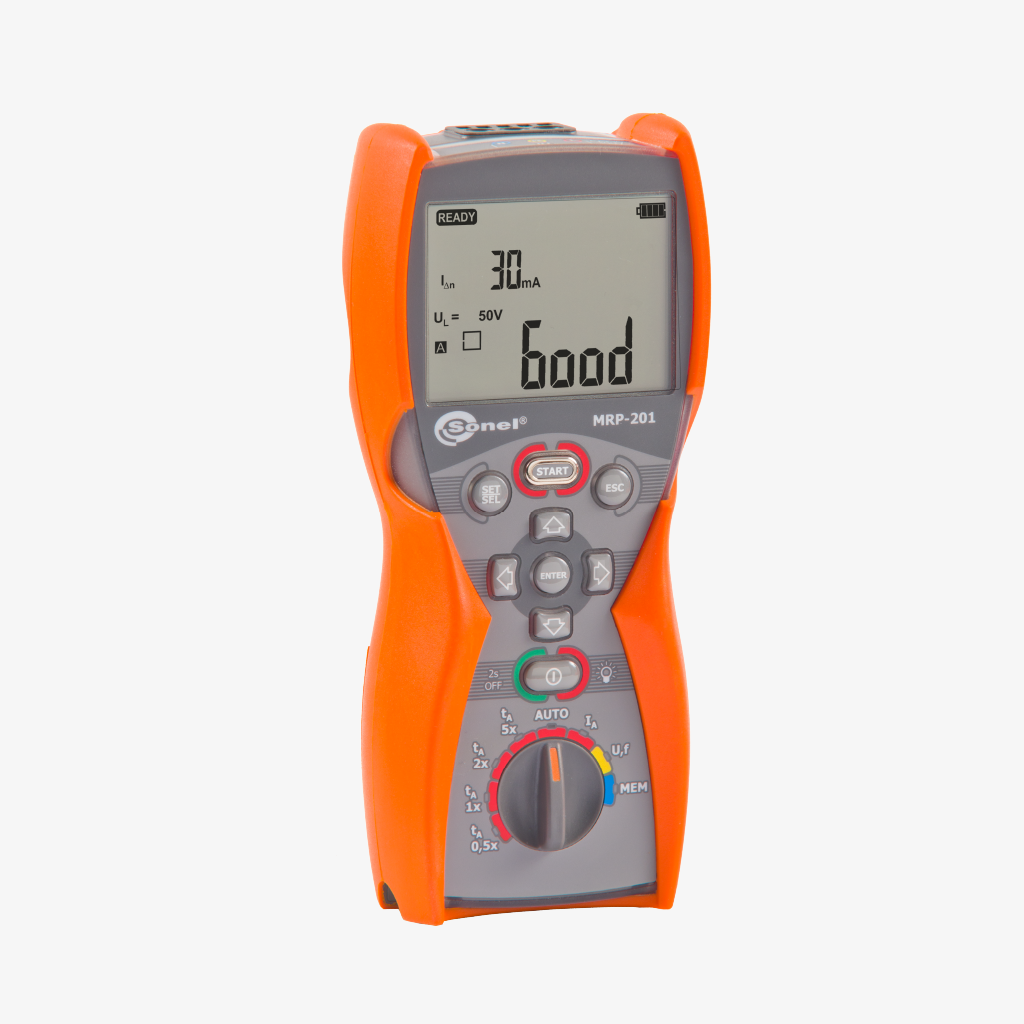

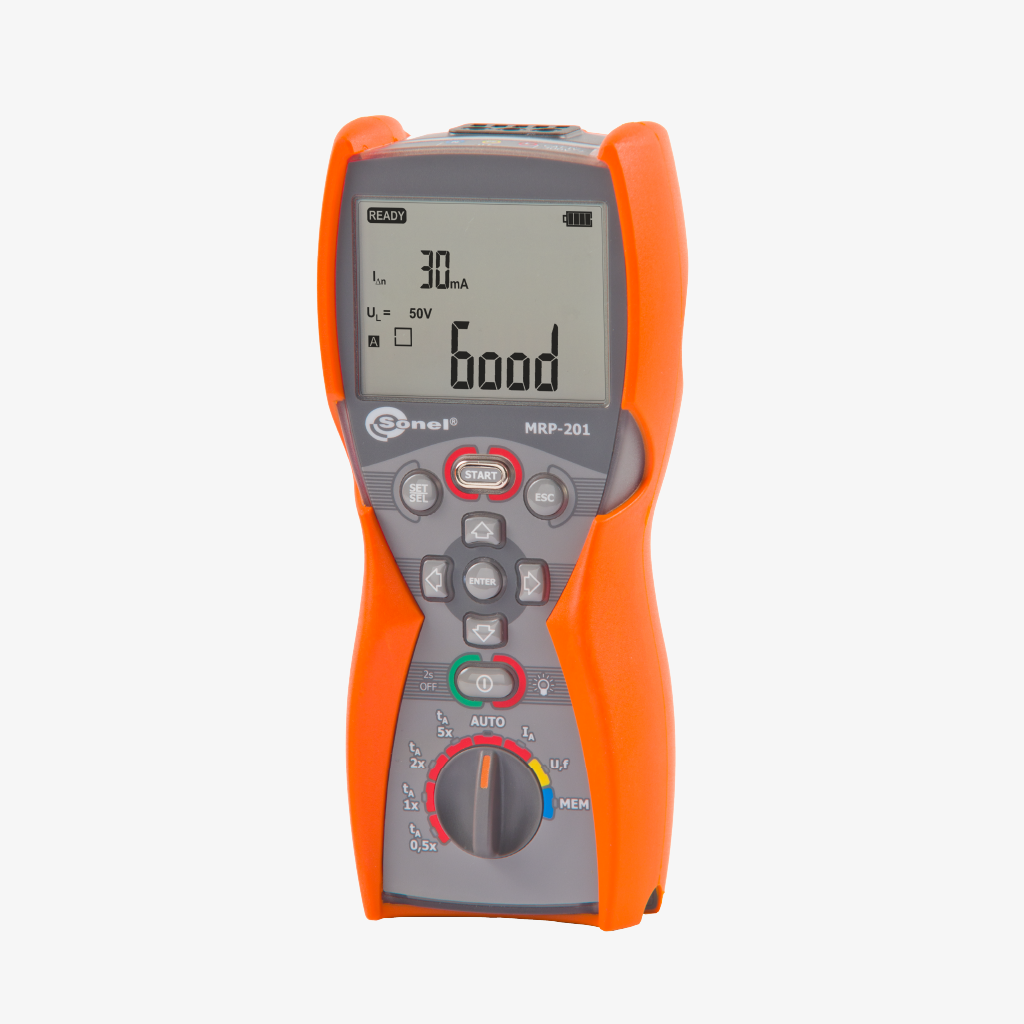

El medidor de interruptores diferenciales Sonel MRP-201 es un dispositivo especializado para medir todo tipo de interruptores diferenciales: instantáneos, de corto retardo, selectivos; tipos AC, A y B. Permite medir la corriente de disparo, el tiempo de disparo en función de la intensidad de la corriente diferencial, la resistencia del conductor de protección y la tensión de contacto. Las mediciones se pueden realizar individualmente o en serie en modos automáticos (todas las mediciones dadas para una forma de onda determinada o para todas las formas de onda), también es posible medir la corriente y el tiempo de disparo simultáneamente (con un solo disparo de RCD).
El medidor permite medir los parámetros de interruptores diferenciales RCD tales como el tiempo o la corriente de salto. Por lo tanto, el dispositivo será útil para comprobar las instalaciones eléctricas, en las que la protección de circuitos se realiza mediante el uso de los RCD tipo A RCD AC y B.
El medidor funciona perfectamente en condiciones ambientales difíciles. La protección frente a la entrada de polvo y agua la garantiza la carcasa con un grado de estanqueidad IP67.
Mediante comunicación inalámbrica, se pueden enviar los datos de medición a un ordenador. Para generar un informe de las mediciones en el ámbito de la protección contra descargas eléctricas es necesario utilizar el programa Sonel Reports PLUS. El registro de los datos descargados en los formatos más sencillos y la impresión nos lo permite Sonel Reader.
| Funciones de medición | Rango de medición | Rango de display | Resolución | Precisión |
|---|---|---|---|---|
| Parámetros de los RCD | ||||
| Prueba del interruptor RCD y medición del tiempo de actuación tA corriente de medición 0,5 IΔn, 1 IΔn, 2 IΔn, 5 IΔn | ||||
| RCD de tipo general y de retardo corto | 0 ms…300 ms | 0 ms…300 ms | 1 ms | ±(2% v.m. + 2 dígitos) |
| selectivo RCD | 0 ms…500 ms | 0 ms…500 ms | 1 ms | ±(2% v.m. + 2 dígitos) |
| Medición de la corriente de disparo IA corriente de medición 0,15 IΔn…2,0 IΔn | ||||
| para una corriente diferencial sinusoidal (tipo AC) | 3,0 mA…500 mA | 3,0 mA…500 mA | desde 0,1 mA | ±5% IΔn |
| para una corriente diferencial unidireccional y unidireccional con una componente de 6 mA de corriente continua (tipo A) | 1,5 mA…420 mA | 1,5 mA…420 mA | desde 0,1 mA | ±10% IΔn |
| para una corriente diferencial continua (tipo B) | 2,0 mA…600 mA | 2,0 mA…600 mA | desde 0,1 mA | ±10% IΔn |
«v.m» – valor medido
Medición de tensión
⇒ la abreviatura «v.m.» en cuanto a la determinación de la incertidumbre básica significa el valor medido de la norma (de patrón)
| Rango | Resolución | Precisión |
|---|---|---|
| 0,0 V…299,9 V | 0,1 V | ±(2% v.m. + 6 dígitos) |
| 300 V…500 V | 1 V | ±(2% v.m. + 2 dígitos) |
Medición de frecuencia
| Rango | Resolución | Precisión |
|---|---|---|
| 45,0 Hz…65,0 Hz | 0,1 Hz | ±(0,1% v.m. + 1 dígito) |
