Caja de distribución/terminación para redes FTTx, con estructura totalmente cerrada y protección IP68. Integra sujeción, empalme, almacenamiento y distribución para cable feeder y drop. Configuración típica: splitter 1×2 FTB 70/30 + 1×8 PLC (según versión). Montaje en pared o poste, apta interior/exterior.

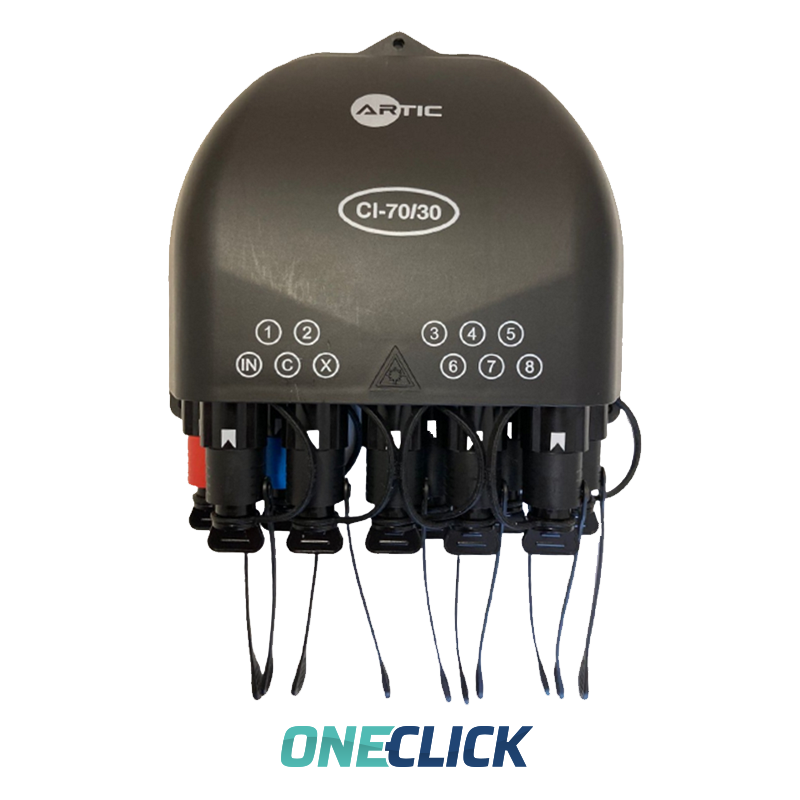

La CI70-30 CDO Distribution Box AR-DB-CDO10P-HC-70/30-1R-1B-8BL está pensada para actuar como punto intermedio de distribución o punto de terminación en redes FTTx, conectando el cable feeder con los cables drop. En su interior se pueden realizar empalmes, splitteo y distribución de acuerdo con el requerimiento del proyecto.
Su diseño de unidad sellada aporta protección y gestión sólida de la red en despliegues indoor/outdoor. Está fabricada en PP (polipropileno), con resistencia a humedad/agua/polvo y envejecimiento, y un grado de protección IP68.
A nivel funcional, integra en un solo conjunto: clamping (sujeción), splicing (empalme), fijación, almacenamiento y distribución del feeder y del drop. En configuración, el equipo puede venir con splitter 1×2 FTB (balanceado o desbalanceado) + 1×8 PLC, o bien únicamente 1×8 PLC, y la tapa inferior está soldada por ultrasonido (no desmontable) para reforzar el sellado.
Instalación y entorno
Montaje en pared o en poste (derrick/pole mount)
Temperatura de trabajo: -40 °C a +85 °C
Humedad relativa: ≤85% (+30 °C)
Presión atmosférica: 70 a 106 kPa
Parámetros ópticos y eléctricos (según datasheet)
Pérdida de inserción: ≤0,3 dB
Return loss: UPC ≥50 dB / APC ≥60 dB
Aislación entre puesta a tierra y partes metálicas: ≥ 2×10⁴ MΩ/500V DC
