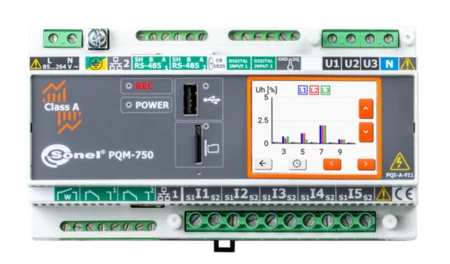

• Clase A completa según IEC 61000-4-30, certificada por un laboratorio acreditado
• Entradas de tensión L1, L2, L3, N, E (5 terminales)
• Corrientes L1, L2, L3, N, E (5 transformadores)
• Transformadores de corriente incorporados de 5 A (opcional: 1 A*), posibilidad de mediciones indirectas con resultados de cálculo para el lado primario (opcional: versión con transformadores de corriente externos*)
• Funcionamiento en redes de 50 Hz, 60 Hz, funcionamiento en redes de 400 Hz*
• Registro de eventos de tensión y corriente junto con formas de onda
• Medición de más de 4000 parámetros
• Convertidor analógico a digital de 24 bits
• Frecuencia de muestreo básica 80 kHz
• Control de perturbaciones conducidas en la banda 2…150 kHz
• Dos puertos LAN, incluido uno con opción de alimentar el medidor PoE (Power over Ethernet)
• Fuente de alimentación 85…264 V CA (120…300 V CC), batería incorporada
• Memoria de 8 GB (tarjeta microSD)
• Puerto USB para actualizaciones de medidores e intercambio de datos
• Dos entradas binarias, dos salidas de relé, dos puertos RS-485
• Salida de relé que monitorea el funcionamiento del analizador (Watchdog)
• Entrada de 1-wire para sensores de temperatura exterior
• Pantalla táctil de 2,4”

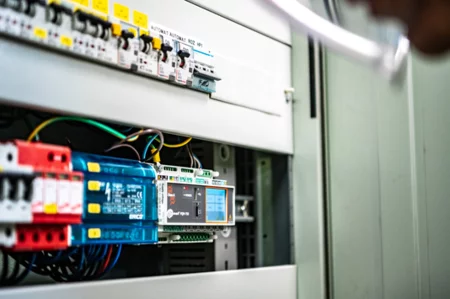

• Montaje en el carril DIN o en la pared
• El carril de expansión permite la conexión de varios módulos externos (ej. GPS, LTE)
• El servidor web incorporado permite programar el medidor, leer datos actuales, ver la lista de eventos registrados y mostrar la forma de onda/RMS
• Sincronización horaria con el estándar a través de servidores NTP, IRIG-B (a través de RS-485 incorporado)
• Módulo GPS opcional*
• Categoría de medición CAT III 600 V (IV 300 V) para entradas de tensión
• Categoría de medición CAT III 300 V para entradas de corriente
• Posibilidad de sellar entradas de corriente y tensión

* pronto en oferta

Protocolos de transmisión estándar

• Modbus TCP/IP
• Modbus RTU
• IEC 61850
• PQdif

Interfaz de red (servidor web)

• Acceso a la interfaz desde cualquier navegador web

El dispositivo se puede ampliar con protocolos de comunicación adicionales y funcionalidades físicas y de software.
Módulos internos adicionales*

• Módulo de transitorios
• Módulo de relés SSR
• Fuente de alimentación 18…60 V DC

Módulos externos adicionales*

• Módulo LTE GSM
• Módulo GPS con salida IRIG-B
• Módulo I/O

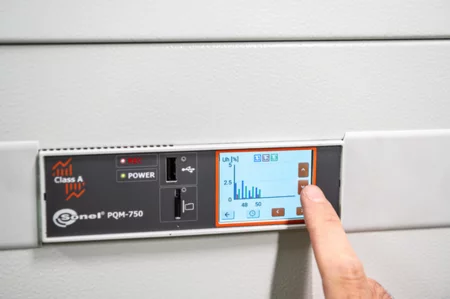

• Panel táctil LCD de 7” para el manejo completo del analizador en el lugar de instalación

El software incorporado (interfaz de red – servidor web) permite configurar el dispositivo y ver los datos actuales. Permite medir los siguientes parámetros.

• Tensión de fase RMS U para L1, L2, L3+N/PE
• Tensiones RMS entre faces U para L12, L23, L31
• Corrientes RMS I de todas las fases + N + PE
• Factor de pico CF de corrientes y tensiones
• Frecuencia f de la red L1
• Potencia activa P para L1, L2, L3
• Potencia activa P1 (50 Hz distribuida) para L1, L2, L3
• Potencia reactiva Q para L1, L2, L3
• Potencia reactiva Q1 (50 Hz distribuida) para L1, L2, L3
• Potencia aparente S para L1, L2, L3
• Potencia aparente S1 (50 Hz distribuida) para L1, L2, L3
• Potencia total trifásica P_3F, Q_3F, S_3F
• Potencia total trifásica P1_3F, Q1_3F, S1_3F
• cosφ dla L1, L2, L3, cosφ_3F
• Factor de potencia PF para L1, L2, L3, PF_3F
• tgφ dla L1, L2, L3, tgφ_3F
• Potencia de distorsión D para L1, L2, L3
• Potencia de distorsión total trifásica D_3F
• Factor de potencia de distorsión DPF para L1, L2, L3
• Forma de tensiones y corrientes de fase para eventos
• Diagramas fasoriales para tensiones y corrientes
• Energía activa para L1, L2, L3 – consumida E_P+ o emitida E_P-
• Energía activa trifásica – consumida E_P3F+ o emitida E_P3F-
• Energía reactiva inductiva para L1, L2, L3 para consumo – E_QL+
• Energía reactiva capacitiva para L1, L2, L3 para consumo – E_QC+
• Energía reactiva trifásica para consumo – inductiva E_QL3F+ y capacitiva E_QC3F+
• Energía aparente para L1, L2, L3 – E_S
• Energía aparente trifásica E_S3F
• Armónicos h_n hasta 256 en corriente y tensión
• Interarmónicos hasta 256 en corriente y tensión
• Ángulos entre los armónicos de tensión y corriente
• Monitorización de la banda 2…150 kHz
• Componentes de las tensiones de fase U_DC
• Contribuciones de armónicos de corrientes y tensiones relativas al valor RMS (%) – h_nR
• Contribuciones de armónicos de corrientes y tensiones relativas al armónico fundamental h1 (%) – h_nF
• THD_R para tensiones y corrientes calculado relativo al valor RMS (%)
• THD_F para tensiones y corrientes calculado respecto al armónico fundamental (%)
• TID_R para tensiones y corrientes calculado relativo al valor RMS (%)
• TID_F para tensiones y corrientes calculado respecto al armónico fundamental (%)
• Potencias activas y reactivas de armónicos
• Factor K para I₁, I₂, I₃, I_N
• Factor (Europa) Factor K
• Componentes simétricos de tensión: cero U₀, positivo U₁, negativo U₂
• Valores de tensión (V, %) de componentes armónicos de orden positivo (1, 4, 7,…), negativo (2, 5, 8,…), cero (3, 6, 9,…)
• Componentes simétricos de corriente: cero I₀, positivo I₁, negativo I₂
• Valores de corriente (V, %) de componentes armónicos de orden positivo (1, 4, 7,…), negativo (2, 5, 8,…), cero (3, 6, 9,…)
• Factor de parpadeo a corto plazo P_st
• Factor de parpadeo a largo plazo P_lt
• Factor de asimetría de tensiones
• Factor de asimetría de corrientes
• Transitorios U hasta 6000 V
• Señales de control
• Temperaturas: Tw (interna del analizador), Tz1 …Tz4 (1-wire)

El dispositivo está fabricado en clase A según la norma IEC 61000-4-30. El dispositivo es compatible con:

• Normas de productos:
  • IEC 62586-1 – Medida de la calidad de suministro en los sistemas de suministro de energía – Parte 1: Instrumentos de Calidad de Suministro (PQI)
  • IEC 62586-2 – Medida de la calidad de suministro en los sistemas de suministro de energía – Parte 2: Ensayos funcionales y requisitos de incertidumbre
• Normas de medición de los parámetros de la red:
  • IEC 61000-4-30 – Compatibilidad electromagnética (CEM) – Técnicas de ensayo y de medida – Métodos de medida de la calidad de energía
  • IEC 61000-4-7 – Compatibilidad electromagnética (CEM) – Técnicas de ensayo y de medida – Manual general de mediciones de armónicos e interarmónicos, así como de los instrumentos de medición aplicados para las redes de alimentación y los dispositivos conectados a estas redes
  • IEC 61000-4-15 – Compatibilidad electromagnética (CEM) – Técnicas de ensayo y de medida – Medidor de parpadeo de luz – Especificaciones funcionales y de diseño
  • EN 50160 – Parámetros de la tensión suministrada por las redes generales de distribución
• Normas de seguridad:
  • IEC 61010-1 – Requisitos de seguridad de equipos eléctricos de medida, control y uso en laboratorio – Parte 1: Requisitos generales
  • IEC 61010-2-030 – Requisitos de seguridad de equipos eléctricos de medida, control y uso en laboratorio. Parte 2-030: Requisitos particulares para equipos con circuitos de ensayo y de medida
• Normas de compatibilidad electromagnética:
  • EN 55032 – Compatibilidad electromagnética de equipos multimedia – Requisitos de emisión
  • IEC 61000-6-5 – Compatibilidad Electromagnética (CEM) – Parte 6-5: Normas genéricas – Inmunidad para los equipos utilizados en entornos de centrales eléctricas y subestaciones
